| Общие |
| Платформа SDR, форма сигнала |
9363 или 9361+7Z020, мобильная сеть MANET |
| Технология MIMO |
Пространственно-временное кодирование, разнесение приема, формирование луча TX / RX |
| Чувствительность приема |
-103 дБм при полосе пропускания 5 МГц |
| Полоса пропускания канала |
Настройка 1,25/2,5/5/10/20 МГц; Поддерживает передачу и прием с различной полосой пропускания канала, обеспечивая смешанную широкополосную и узкополосную связь |
| Скорость передачи данных |
1-70 Мбит/с (полоса пропускания 20 МГц) Адаптивная, QoS |
| Режим модуляции |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Адаптивный (опционально фиксированная настройка) |
Выходная мощность RF
(Поддержка TPC, управление мощностью передачи, регулировка на 1 дБм) |
0,25 Вт x2
0,5(1) Вт x2
1 Вт x2
2 Вт x2
4(5) Вт x2
10(20) Вт x2
|
|
Один переход
Дальность связи
|
Воздух-G. 3-15 км, 0,25 Вт x2; 10-30 км, 0,5 Вт x2; 20~50 км, 1 Вт x2; 50~100 км, 2 Вт x2; 100~150 км, 4 Вт x2; 100~200 км, 5 Вт x2; 150~300 км, 10 Вт x2; 250~500 км, 20 Вт x2 |
| Режим |
Распределенный без центра Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, Layer 2 или 3 динамической маршрутизации, многоскачковая ретрансляция, Star/Line/Network/Hybrid |
| Задержка одного перехода |
В среднем 10 мс (полоса пропускания 20 МГц) |
| Шифрование |
DES, AES128/256, SM4, SNOW3G/ZUC опционально, шифрование на чипе/TF-карте по индивидуальному заказу или внешнее шифровальное устройство |
| Режим защиты от помех |
Ручное сканирование спектра, выбор канала / Полная полоса частот, улучшенный интеллектуальный выбор частоты (распознавание спектра) / Полная полоса частот, адаптивная скачкообразная перестройка частоты FHSS / Режим роуминга, многоуровневая защита от помех |
| Локальное/удаленное управление |
Рабочая частота, полоса пропускания канала, сетевой идентификатор, настройки мощности передачи и другие параметры, сканирование спектра, отображение в реальном времени и статистические записи топологии сети, напряженность поля связи, отношение сигнал/шум, трафик загрузки и выгрузки, расстояние между узлами, GPS/BD/GLONASS позиционирование, электронная карта, контроль температуры/напряжения/помех, обновление программного обеспечения. Удаленное отключение и пробуждение опционально |
| Другие |
Время запуска менее 28 секунд, а время доступа к сети/обновления/переключения - менее 1 секунды
Нет ограничений на пропускную способность одного пользователя в одной системе (256 и более узлов) и количество переходов в Mesh-сетях (Данные 15+ переходов, голос 10+ переходов, видео 8+ переходов). Общая потеря пропускной способности для трех и более переходов составляет менее 70%.
Автоматическое отслеживание несущей, адаптировано к отклонению частоты Доплера ±6 кГц, поддерживает мобильную связь со скоростью более 7200 километров в час (6 Маха, 2000 метров в секунду)
|
| Диапазоны (300M-6GHz/Uper C-X-Ku настраиваемые. Одна и та же частота или разные частоты TDD, 2T2R в одном диапазоне) |
| ДИАПАЗОН |
Диапазон частот |
| VHF/UHF (МГц) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L-диапазон (ГГц) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| S-диапазон (ГГц) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C-диапазон (ГГц) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Примечание: мощность RF, размеры, вес отличаются) |
| MIIT (МГц) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Окружающая среда |
| Рабочая температура |
-40℃ ~+80℃ |
| Уровень защиты |
IP66,IP67/IP68 по индивидуальному заказу |
| Механические |

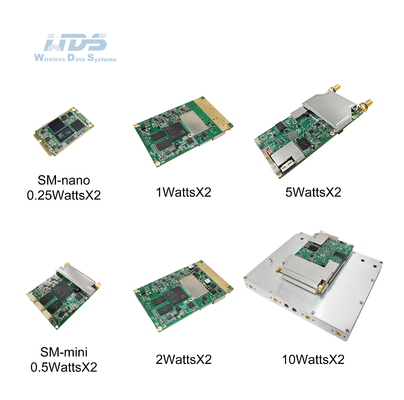

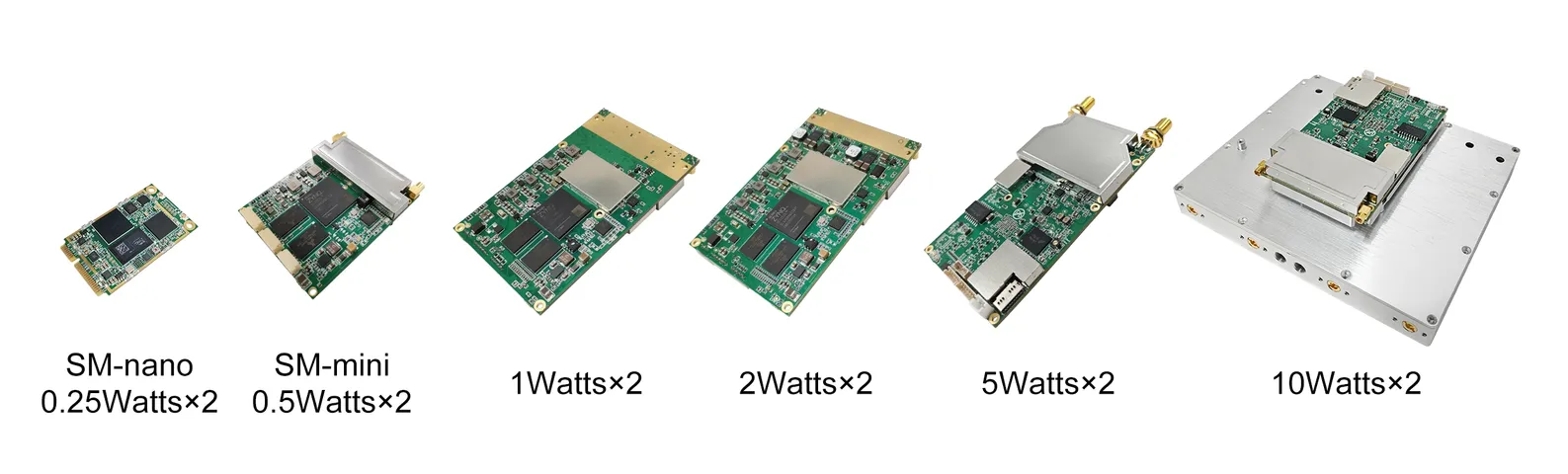

| Размер/Вес |

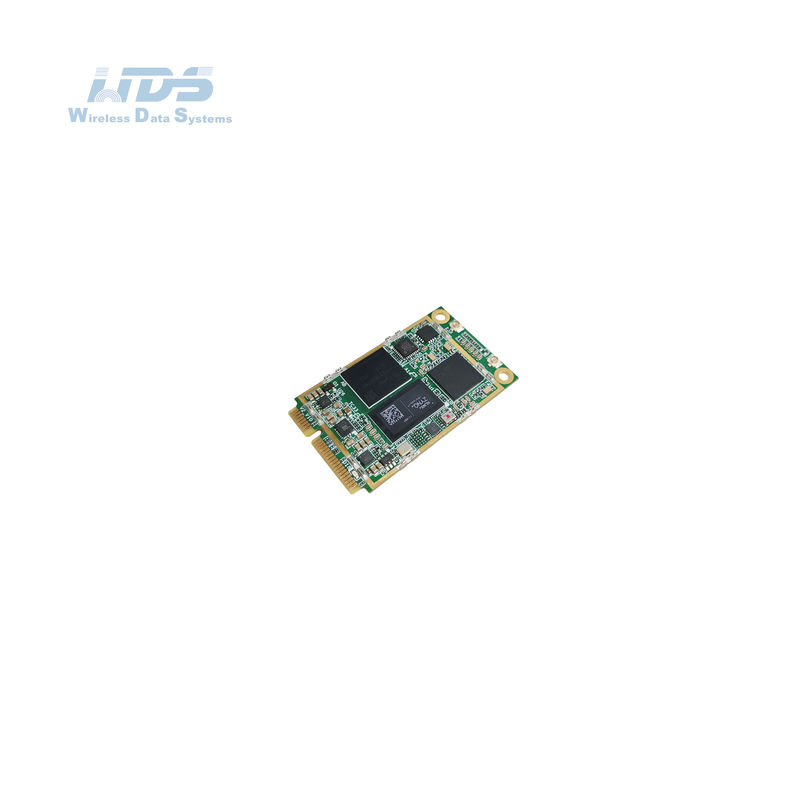

5,1x3,0x0,6 см/11 г, модуль 0,25 Вт x2, SM-nano

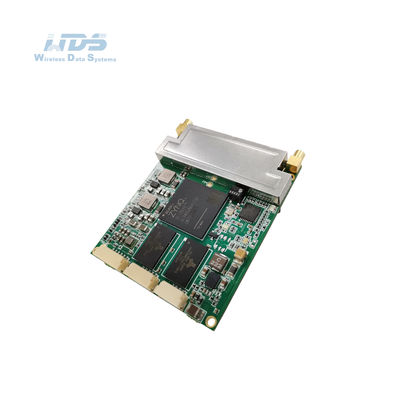

5,8x4,8x1,0 см/27 г, модуль 0,5 Вт x2, SM-mini

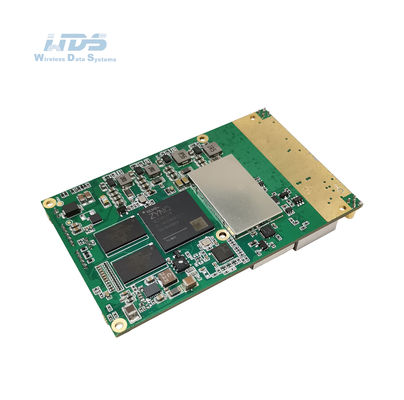

8,7x5,4x1,0 см/40 г, модуль 1 Вт x2

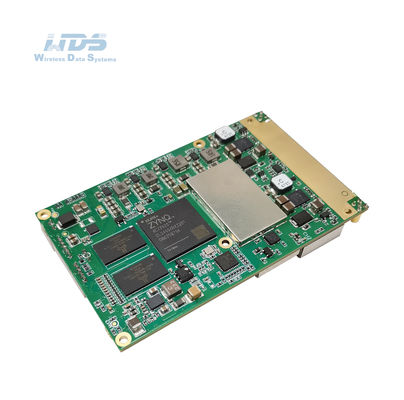

8,7x5,4x1,0 см/43 г, модуль 2 Вт x2/4 Вт x2

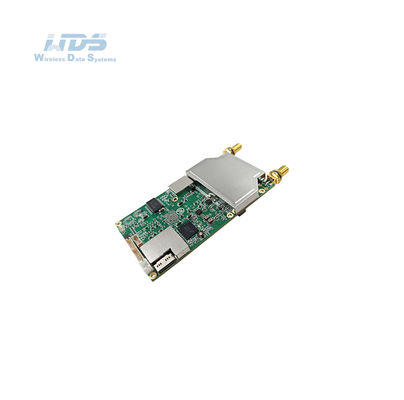

11,5x5,4x1,3 см/56 г, модуль 5 Вт x2

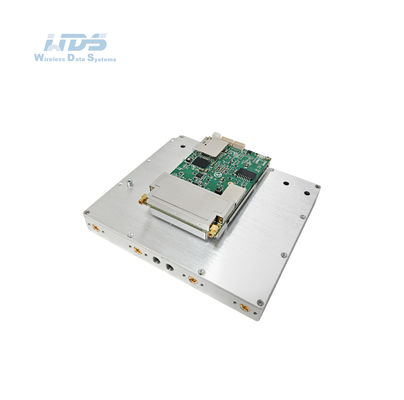

12,7x11,0x3,4 см/524 г, модуль 10(20) Вт x2 |
| Установка/Цвет |
4 монтажных отверстия/Черный, Железно-серый, Армейский зеленый опционально |
| Питание |
| Напряжение питания |
3,5-5 В постоянного тока, 0,25 Вт×2, SM-nano
9-32 В постоянного тока, 0,5 Вт×2, SM-mini
9-39 В постоянного тока, 1 Вт×2
12-36 В постоянного тока, 2 Вт×2/4(5) Вт×2
18-32 В постоянного тока, 10(20) Вт×2 |
| Потребляемая мощность |
Работа 1-2 А/Режим ожидания 0,5-1 А при 3,5-5 В, 0,25 Вт×2, SM-nano
Работа 0,3-0,5 А/Режим ожидания 0,2-0,3 А при 12 В, 0,5 Вт×2, SM-mini
Работа 0,5-1 А/Режим ожидания 0,4-0,6 А при 12 В, 1 Вт×2
Работа 1-2 А/Режим ожидания 0,5-0,7 А при 12 В, 2 Вт×2/4(5) Вт×2
Работа 3-6 А/Режим ожидания 0,7-0,9 А при 16,8 В, 10 Вт x2
Работа 6-7 А/Режим ожидания 0,7-0,9 А при 20 В, 20 Вт x2 |
| Выбор питания |
Питание от аккумуляторной батареи с поворотным замком или основного кабеля |
| Интерфейс |
| Основной интерфейс |
RF: MMCX×2 (2×TRx), J1 (вход постоянного тока), J4 (бизнес Ethernet, канал данных), J7 (последовательный порт 0, последовательный порт 1 уровень RS-232), линия управления внешним усилителем мощности |
| Нажми и говори/Вспомогательный интерфейс |
MIC, SP, PTT, GND/1xRS485,1xUSB2.0 OTG |
| Расширение сети |
4G-5G Общедоступная сетевая маршрутизация/WB-NB интеграция /LTE, Спутник, Оптика |
| Расширение видео |
Низкая задержка HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Индикатор состояния канала |
Горит красным - Сеть не подключена
Мигает красным - Запуск/не подключено к сети
Горит зеленым - Сеть подключена
Мигает зеленым - Голосовой PTT отключен |
| Индикатор RSSI |
Горит зеленым - Отличное качество связи
Горит синим - Хорошее качество связи
Горит желтым - Среднее качество связи
Горит фиолетовым - Качество связи немного хуже
Горит красным - Плохое качество связи или канал отключен |
|
Интерфейс управления/
Интерфейс управления
|
Веб-управление сетью/GUI, интерфейс вторичной разработки API/SNMP |
