| Общие |
| Платформа SDR, форма сигнала |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), Мобильная сеть MANET+MIMO |
| Технология MIMO |
Пространственно-временное кодирование, разнесение приема, формирование луча TX/RX, пространственное мультиплексирование |
| Чувствительность приема |
-103dBm@5MHz BW |
| Ширина полосы канала |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz двухдиапазонный частотный приемопередатчик с агрегацией несущих), настраиваемая |
| Скорость передачи данных |
1-70 Мбит/с (20 МГц BW, 7Z020)/1-130 Мбит/с (20 МГц BW, формирование луча с помощью 7Z030)/1-252 Мбит/с (40 МГц BW)/1-350 Мбит/с (80 МГц BW) Адаптивная, QoS |
| Режим модуляции |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Адаптивная (опционально фиксированная настройка) |

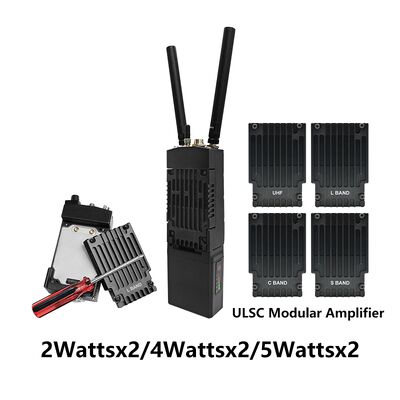

Выходная мощность RF
(Поддержка TPC, управление мощностью передачи, регулировка 1 дБм) |

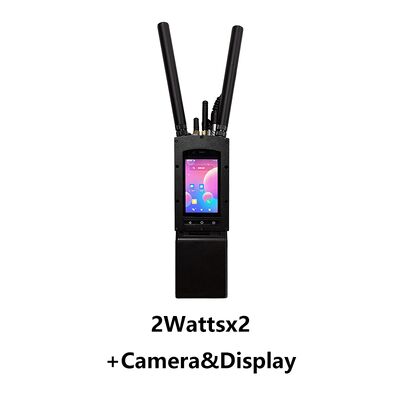

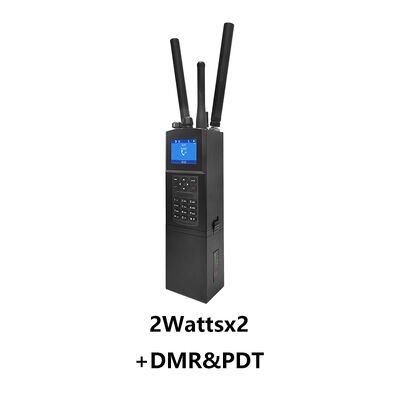

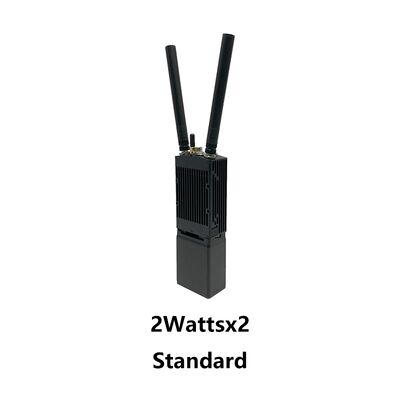

2 Вт×2
4 Вт×2

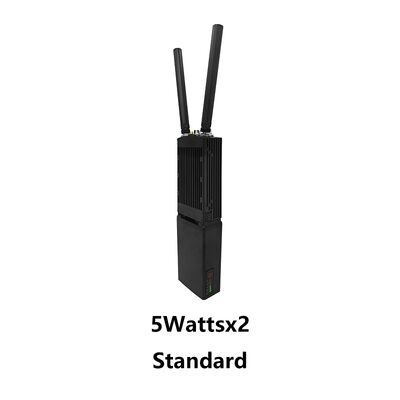

5 Вт×2 |
| Режим |
Распределенный без центра Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, Layer 2 или 3 динамической маршрутизации, многоскачковая ретрансляция, Star/Line/Network/Hybrid |
| Задержка одного перехода |
В среднем 6 мс (однонаправленная, 20 МГц BW) |
| Шифрование |
DES, AES128/256 (SM4/SNOW3G/ZUC опционально, индивидуальное шифрование чипа/TF-карты или внешнее шифровальное устройство) |
| Режим защиты от помех |
Ручное сканирование спектра, выбор канала/Полное полосное интеллектуальное определение частоты (распознавание спектра)/Полное полосное адаптивное переключение частоты FHSS/Режим роуминга, многоуровневая защита от помех |
|
Локальное/
Удаленное управление
|
Рабочая частота, ширина полосы канала, сетевой идентификатор, настройки мощности передачи и другие параметры, сканирование спектра, отображение в реальном времени и статистические записи топологии сети, соотношение сигнал/шум прочности связи, трафик загрузки и выгрузки, расстояние между узлами, позиционирование BD/GPS(GNSS) электронная карта, мониторинг температуры/напряжения/помех, обновление программного обеспечения (удаленное отключение и пробуждение опционально) |
| Другое |
Время запуска менее 28 секунд, а время доступа/обновления/переключения сети менее 1 секунды;
Нет ограничений на емкость пользователей одной системы (256 и более узлов) и количество переходов в Mesh-сетях (Данные 15+ переходов, голос 10+ переходов, видео 8+ переходов);
Общая потеря скорости передачи данных для более чем трех переходов составляет менее 70%;
Автоматическое отслеживание несущей, адаптировано к отклонению частоты Доплера ±6 кГц, поддерживает мобильную связь со скоростью выше 7200 километров в час (6 Маха, 2000 метров в секунду) |

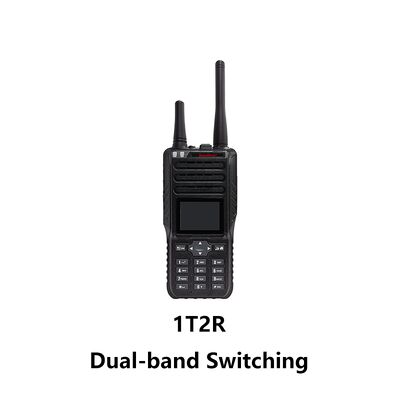

| Диапазоны(70M-6GHz/Uper C-X-Ku настраиваемый. Одна и та же частота или разные частоты TDD, 2T2R в одном диапазоне или 1T2R в двух диапазонах) |
| ДИАПАЗОН |
Диапазон частот |
| VHF/UHF (МГц) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L диапазон (ГГц) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S диапазон (ГГц) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C диапазон (ГГц) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Примечание: мощность RF, размеры, вес отличаются) |
| MIIT (МГц) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Окружающая среда |
| Рабочая температура |
-40ºC ~+80ºC |
| Уровень защиты |
IP66 (IP67/IP68 Индивидуально) |
| Механический |
| Размер/Вес |
19.0x6.8x3.8cm/769g, с батареей 11.1V/77.7Wh
26.0x6.8x3.8cm/1.04kg, с батареей 11.1V/114Wh
20.7x6.9x5.5cm/1.30kg, с батареей 11.1V/114Wh (5G Routing)

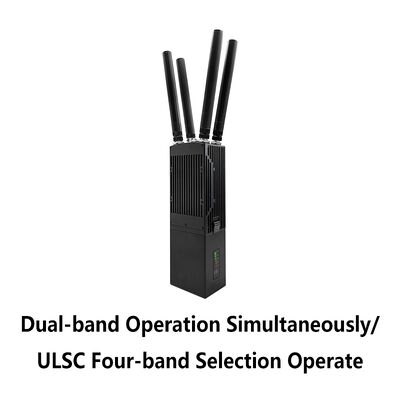

21.0x6.8x5.2cm/972g, с батареей 11.1V/77.7Wh (Четырехдиапазонный)
15.5x6.6x3.2cm/430g, Содержит литиевую батарею, не включает антенну и задний зажим |
| Цвет |
Черный (опционально Iron Gray, Army Green) |
| Установка |
Портативный |
| Питание |
| Напряжение питания |
12-36 В постоянного тока, 2 Вт×2/4 Вт×2/5 Вт×2 |
| Потребляемая мощность |
Работа 1-2A/Режим ожидания 0.4-0.6A@12V, 2 Вт×2
Работа 2-4A/Режим ожидания 0.5-0.7A@12V, 4 Вт×2/5 Вт×2 |
| Выбор питания |
6-8 часов для полимерной литиевой батареи 77.7Wh (По умолчанию);
8-10 часов для полимерной литиевой батареи 114Wh |
| Интерфейс |
| Основной интерфейс |
2xTNC RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, вход постоянного тока. TTL (UART)/SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) опционально. Поддерживает прозрачную передачу через Ethernet и последовательные порты и поддерживает все протоколы связи, включая MAVLink. Можно выбрать приоритет обслуживания |
Нажми и говори/
Вспомогательный интерфейс |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Дополнительное расширение сети |
Маршрутизация общедоступной сети/4G LTE, интеграция WB-NB, оптоволокно, спутник |
| Дополнительное расширение видео |
Низкая задержка HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Индикатор состояния канала |
Горит красным - Сеть не подключена
Мигает красным - Запуск/не подключено к сети
Горит зеленым - Сеть подключена
Мигает зеленым - Push-To-Talk был нажат |
| Индикатор RSSI |
Горит зеленым - Качество связи отличное
Горит синим - Качество связи хорошее
Горит желтым - Качество связи среднее
Горит фиолетовым - Качество связи немного хуже
Горит красным - Качество связи плохое
Выключен - Связь прервана |
Интерфейс управления/
Интерфейс управления |
Веб-управление сетью/GUI, API для интерфейса вторичной разработки/SNMP |
