| Общие |
| SDR платформа, форма сигнала |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), Мобильная сеть MANET+MIMO |
| Технология MIMO |
Пространственно-временное кодирование, разнесенный прием, формирование луча TX/RX, пространственное мультиплексирование |
| Чувствительность приема |
-103dBm@5MHz BW |
| Ширина полосы канала |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz двухдиапазонный частотный приемопередатчик с агрегацией несущих), настраиваемая |
| Скорость передачи данных |
1-70 Мбит/с (20 МГц BW, 7Z020)/1-130 Мбит/с (20 МГц BW, формирование луча по 7Z030)/1-252 Мбит/с (40 МГц BW)/1-350 Мбит/с (80 МГц BW) Адаптивная, QoS |
| Режим модуляции |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Адаптивная (опционально фиксированная настройка) |
Выходная мощность RF
(Поддержка TPC, управление мощностью передачи, регулировка 1 дБм) |

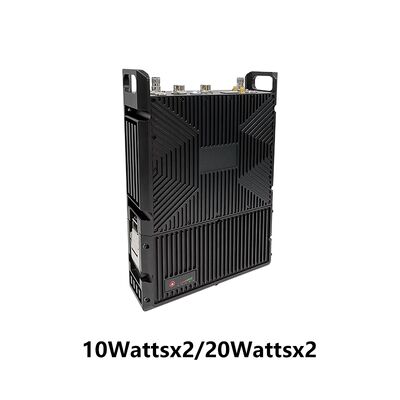

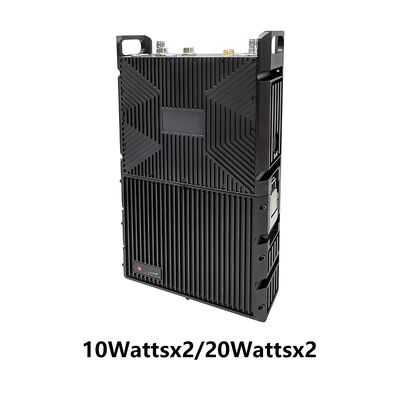

10 Вт×2
20 Вт×2
|
| Режим |
Распределенный без центра Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, Layer 2 или 3 динамической маршрутизации, многоскачковая ретрансляция, Star/Line/Network/Hybrid |
| Задержка одного перехода |
В среднем 6 мс (однонаправленная, 20 МГц BW) |
| Шифрование |
DES, AES128/256 (SM4/SNOW3G/ZUC опционально, чип/шифрование TF-карты по заказу или внешняя машина шифрования) |
| Режим защиты от помех |
Ручное сканирование спектра, выбор канала/Полнополосный улучшенный интеллектуальный выбор частоты (распознавание спектра)/Полнополосная адаптивная скачкообразная перестройка частоты FHSS/Режим роуминга, многоуровневая защита от помех |
|
Локальное/
Удаленное управление
|
Рабочая частота, ширина полосы канала, сетевой идентификатор, настройки мощности передачи и другие параметры, сканирование спектра, отображение в реальном времени и статистические записи сетевой топологии, прочность связи, отношение сигнал/шум, трафик загрузки и выгрузки, расстояние между узлами, электронная карта BD/GPS(GNSS) позиционирования, мониторинг температуры/напряжения/помех, обновление программного обеспечения (удаленное отключение и пробуждение опционально) |
| Другое |
Время запуска менее 28 секунд, а время доступа к сети/обновления/переключения менее 1 секунды;
Нет ограничений на емкость пользователей одной системы (256 и более узлов) и количество переходов в Mesh-сетях (Данные 15+ переходов, голос 10+ переходов, видео 8+ переходов);
Общая потеря скорости передачи для более чем трех переходов составляет менее 70%;
Автоматическое отслеживание несущей, адаптировано к отклонению частоты Доплера ±6 кГц, поддерживает мобильную связь со скоростью выше 7200 километров в час (6 Маха, 2000 метров в секунду) |
| Диапазоны(70M-6GHz/Uper C-X-Ku настраиваемый. Одна и та же частота или разные частоты TDD, 2T2R в одном диапазоне или 1T2R в двух диапазонах) |
| ДИАПАЗОН |
Диапазон частот |
| VHF/UHF (МГц) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L диапазон (ГГц) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S диапазон (ГГц) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C диапазон (ГГц) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Примечание: мощность RF, размеры, вес отличаются) |
| MIIT (МГц) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Окружающая среда |
| Рабочая температура |
-40ºC ~+80ºC |
| Уровень защиты |
IP66 (IP67/IP68 по заказу) |
| Механический |
| Размер/Вес |
27.5x18.9x6.2cm/4.15kg, с батареей 22.2V/213Wh
33.6x18.9x6.2cm/5.26kg, с батареей 22.2V/427Wh

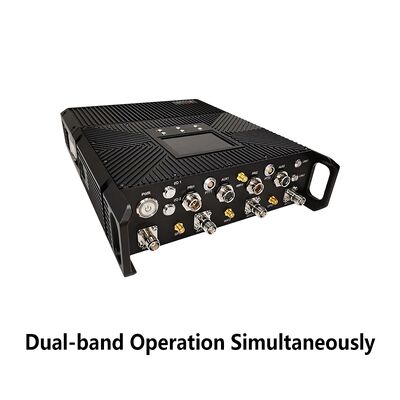

29.5x23.0x6.5cm/5.26kg, с батареей 22.2V/213Wh (Двухдиапазонная работа)
28.8x21.0x6.2cm/4.61kg, с батареей 22.2V/213Wh (Двухдиапазонный выбор работы)

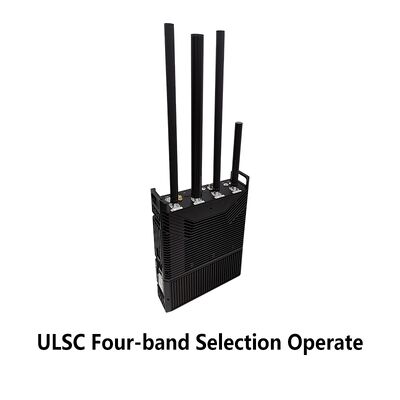

22.9x18.9x6.5cm/2.95kg, с батареей 22.2V/427Wh (Четырехдиапазонный выбор работы) |
| Цвет |
Черный (опционально Iron Gray, Army Green) |
| Установка |
4 монтажных отверстия, ушки |
| Питание |
| Напряжение питания |
18-32 В постоянного тока, 10 Вт×2/20 Вт×2 |
| Потребляемая мощность |
Работа 3-6A/Режим ожидания 0.7-0.9A@24V, 10 Вт×2
Работа 6-7A/Режим ожидания 0.7-0.9A@24V, 20 Вт×2 |
| Выбор питания |
6-8 часов для полимерно-литиевой батареи 213 Втч (по умолчанию);
10-12 часов для полимерно-литиевой батареи 427 Втч |
| Интерфейс |
| Основной интерфейс |
2xTNC RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, вход постоянного тока. TTL (UART)/SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) опционально. Поддерживает прозрачную передачу через Ethernet и последовательные порты и поддерживает все протоколы связи, включая MAVLink. Можно выбрать приоритет обслуживания |
Нажми и говори/
Вспомогательный интерфейс |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Дополнительно расширение сети |

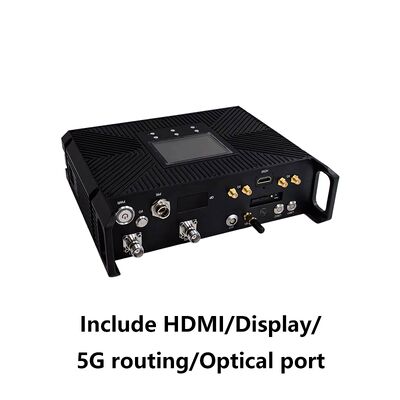

Маршрутизация общедоступной сети/4G LTE, интеграция WB-NB, оптоволокно, спутник |
| Дополнительно расширение видео |
Низкая задержка HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Индикатор состояния соединения |
Горит красным - Сеть не подключена
Мигает красным - Запуск/не подключено к сети
Горит зеленым - Сеть подключена
Мигает зеленым - Нажата кнопка Push-To-Talk |
| Индикатор связи RSSI |
Горит зеленым - Качество связи отличное
Горит синим - Качество связи хорошее
Горит желтым - Качество связи среднее
Горит фиолетовым - Качество связи немного хуже
Горит красным - Качество связи плохое
Выкл. - Связь прервана |
Интерфейс управления/
Интерфейс управления |
Веб-управление сетью/GUI, API для интерфейса вторичной разработки/SNMP |
