| Общие |
| SDR платформа, форма сигнала |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), мобильная сеть MANET+MIMO |
| Технология MIMO |
Пространственно-временное кодирование, разнесенный прием, формирование луча TX/RX, пространственное мультиплексирование |
| Чувствительность приемника |
-103dBm при полосе пропускания 5 МГц |
| Ширина полосы канала |
1.25/2.5/5/10/20 МГц (7Z020, 7Z030)/40 МГц (7Z035)/80 МГц (7Z100, 40 МГц+40 МГц двухчастотный приемопередатчик с агрегацией несущих), настраиваемая |
| Скорость передачи данных |
1-70 Мбит/с (полоса пропускания 20 МГц, 7Z020)/1-130 Мбит/с (полоса пропускания 20 МГц, формирование луча с помощью 7Z030)/1-252 Мбит/с (полоса пропускания 40 МГц)/1-350 Мбит/с (полоса пропускания 80 МГц) Адаптивная, QoS |
| Режим модуляции |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Адаптивная (опционально фиксированная настройка) |
Выходная мощность RF
(Поддержка TPC, управление мощностью передачи, регулировка 1 дБм) |
0,25 Вт×2; 0,5 Вт×2; 1 Вт×2; 2 Вт×2; 4 Вт×2; 5 Вт×2; 10 Вт×2; 20 Вт×2; 40 Вт×2 |
| Режим |
Распределенный без центра точка-точка/точка-многоточка/многоточка-многоточка, уровень 2 или 3 динамической маршрутизации, многоскачковая ретрансляция, звезда/линия/сеть/гибрид |
| Задержка одного перехода |
В среднем 6 мс (однонаправленная, полоса пропускания 20 МГц) |
| Шифрование |
DES, AES128/256 (SM4/SNOW3G/ZUC опционально, шифрование на чипе/TF-карте по заказу или внешний шифратор) |
| Режим защиты от помех |
Ручное сканирование спектра, выбор канала/Полнополосный улучшенный интеллектуальный выбор частоты (распознавание спектра)/Полнополосная адаптивная перестройка частоты FHSS/Режим роуминга, многоуровневая защита от помех |
|
Локальное/
Удаленное управление
|
Рабочая частота, ширина полосы канала, сетевой идентификатор, настройки мощности передачи и другие параметры, сканирование спектра, отображение в реальном времени и статистические записи сетевой топологии, прочность связи, отношение сигнал/шум, трафик загрузки и выгрузки, расстояние между узлами, позиционирование BD/GPS(GNSS) электронная карта, мониторинг температуры/напряжения/помех, обновление программного обеспечения (удаленное отключение и пробуждение опционально) |
| Другое |
Время запуска менее 28 секунд, а время доступа/обновления/переключения сети менее 1 секунды;
Нет ограничений по пользовательской емкости одной системы (256 и более узлов) и количеству переходов в Mesh-сетях (Данные 15+ переходов, голос 10+ переходов, видео 8+ переходов);
Общая потеря скорости передачи при более чем трех переходах составляет менее 70%;
Автоматическое отслеживание несущей, адаптировано к отклонению частоты Доплера ±6 кГц, поддерживает мобильную связь со скоростью выше 7200 километров в час (6 Маха, 2000 метров в секунду) |

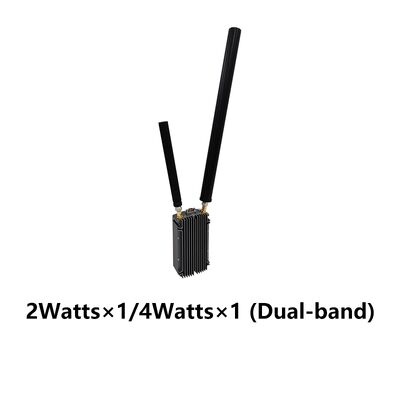

| Диапазоны(70M-6GHz/Uper C-X-Ku настраиваемый. Одинаковая частота или разная частота TDD, 2T2R в одном диапазоне или 1T2R в двух диапазонах) |
| ДИАПАЗОН |
Диапазон частот |
| VHF/UHF (МГц) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L-диапазон (ГГц) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S-диапазон (ГГц) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C-диапазон (ГГц) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Примечание: мощность RF, размеры, вес отличаются) |
| MIIT (МГц) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Окружающая среда |
| Рабочая температура |
-40ºC ~+80ºC |
| Уровень защиты |
IP66 (IP67/IP68 по заказу) |
| Механические |
| Размер/Вес |

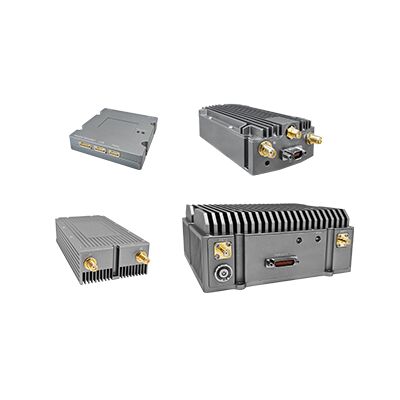

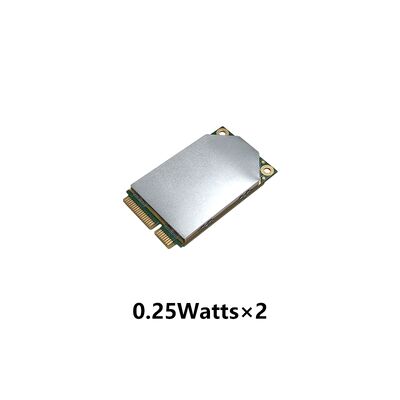

5.1x3.0x0.7см/14г, 0,25 Вт×2 - Железно-серый

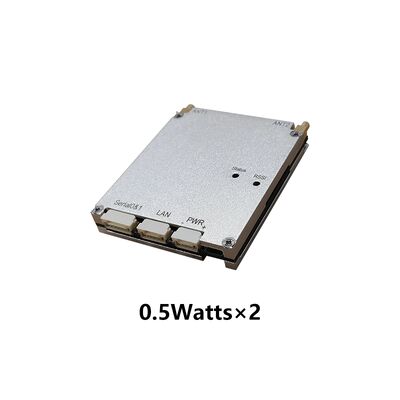

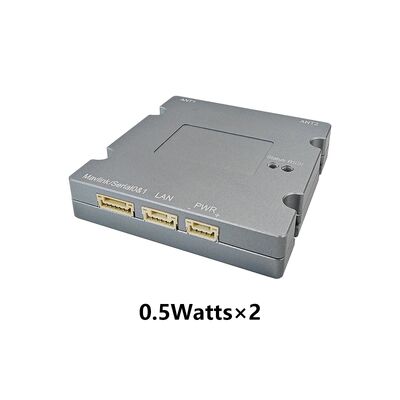

6.0x4.8x1.1см/46г, 0,5 Вт×2 - Железно-серый
6.0x5.8x1.3см/60г, 0,5 Вт×2 - Железно-серый

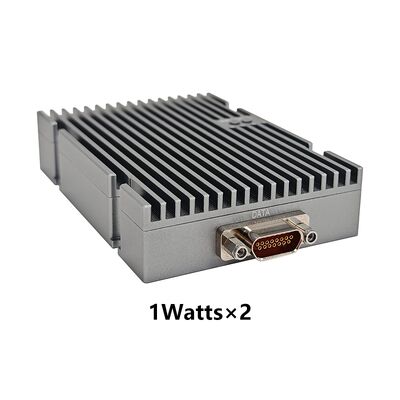

9.6x5.8x1.9см/120г, 1 Вт×2 - Железно-серый

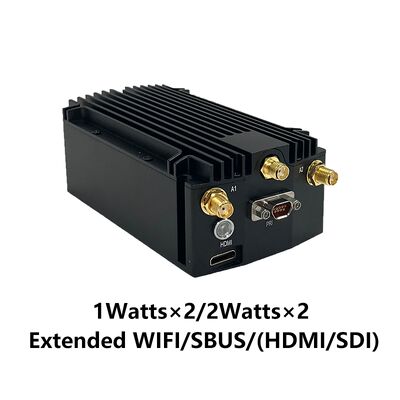

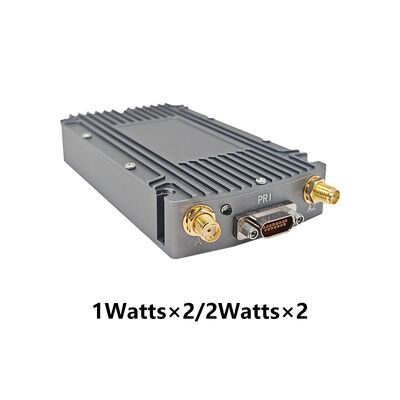

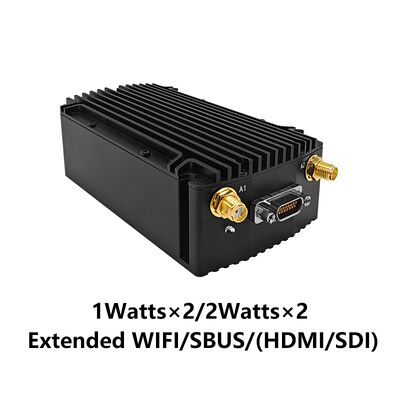

11.7x6.2x2.0см/160г, 1 Вт×2/2 Вт×2 - Железно-серый
11.7x6.2x3.8см/349г, 1 Вт×2/2 Вт×2 - Черный
11.7x6.2x4.2см/364г, 1 Вт×2/2 Вт×2 - Многоинтерфейсный черный

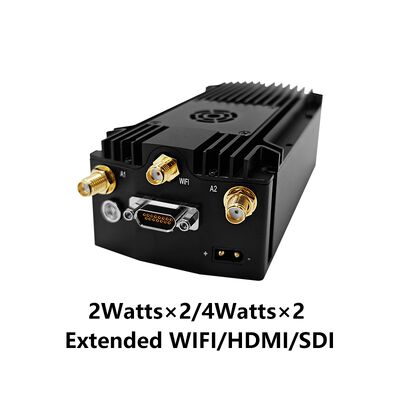

11.7x6.2x3.8см/380г, 2 Вт×2/4 Вт×2 - Черный с вентилятором

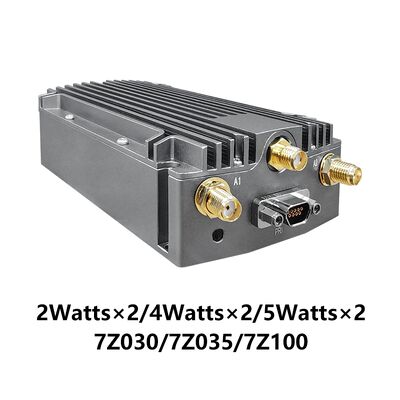

11.7x6.2x3.2см/287г, 2 Вт×2/4 Вт×2/5 Вт×2 - Железно-серый

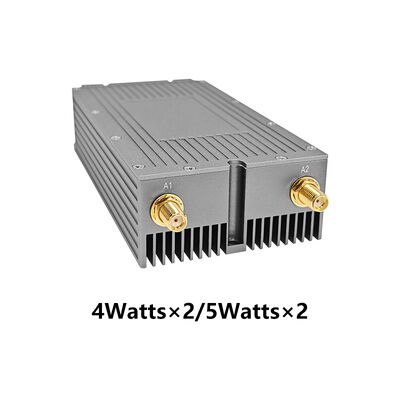

13.8x6.2x2.7см/225г, 4 Вт×2 - Железно-серый

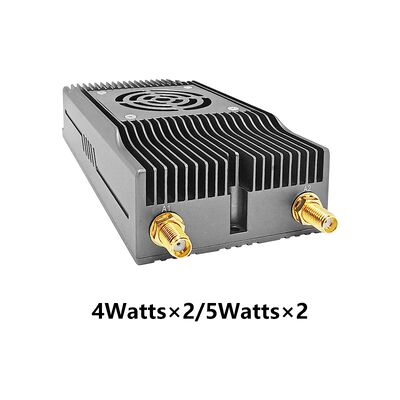

13.8x6.2x3.1см/271г, 5 Вт×2 - Железно-серый с вентилятором

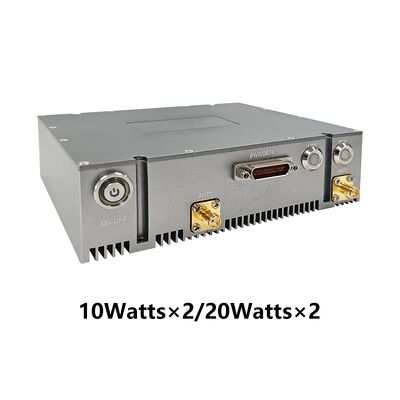

12.8x13.4x3.8см/598г, 10 Вт×2/20 Вт×2 - Железно-серый
14.2x13.7x5.7см/1.08кг, 10 Вт×2/20 Вт×2 - Черный

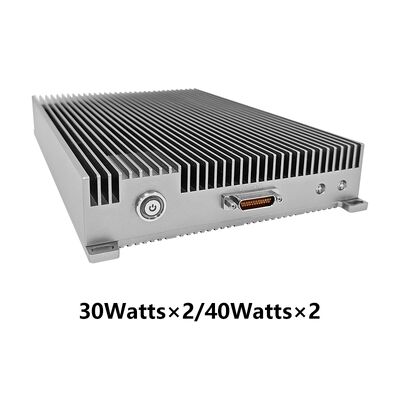

14.2x13.7x6.0см/1.11кг, 30 Вт×2/40 Вт×2 - Темно-серый
23.0x14.8x3.5см/1.25кг, 30 Вт×2/40 Вт×2 - Тонкий железно-серый |
| Цвет |
Черный, Железно-серый (опционально армейский зеленый) |
| Установка |
4 монтажных отверстия |
| Питание |
| Напряжение питания |
3.5-5 В постоянного тока, 0,25 Вт×2
9-39 В постоянного тока, 0,5 Вт×2/1 Вт×2
12-36 В постоянного тока, 2 Вт×2/4 Вт×2/5 Вт×2
18-32 В постоянного тока, 10 Вт×2/20 Вт×2
28-32 В постоянного тока, 30 Вт×2/40 Вт×2 |
| Потребляемая мощность |
Работа 1-2A/Режим ожидания 0.5-1A@3.5-5V, 0.25 Вт×2
Работа 0.3-0.5A/Режим ожидания 0.2-0.3A@12V, 0.5 Вт×2
Работа 1-2A/Режим ожидания 0.5-0.7A@12V, 1 Вт×2/2 Вт×2
Работа 2-4A/Режим ожидания 0.5-0.7A@12V, 4 Вт×2/5 Вт×2
Работа 3-6A/Режим ожидания 0.7-0.9A@18V, 10 Вт×2
Работа 6-10A/Режим ожидания 0.7-0.9A@20V, 20 Вт×2
Работа 22A/Режим ожидания 0.4-1.6A@28-32V, 30 Вт×2/40 Вт×2 |
| Выбор питания |
Питание от основного кабеля |
| Интерфейс |
| Основной интерфейс |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, вход постоянного тока. TTL (UART)/SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) опционально. Поддерживает прозрачную передачу через Ethernet и последовательные порты и поддерживает все протоколы связи, включая MAVLink. Можно выбрать приоритет обслуживания |
| Дополнительное расширение сети |
Маршрутизация общедоступной сети/4G LTE, интеграция WB-NB, оптоволокно, спутник |
| Дополнительное расширение видео |
Низкая задержка HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Индикатор питания |
Горит зеленым - Питание включено |
| Индикатор состояния соединения |
Горит красным - Сеть не подключена
Мигает красным - Запуск/не подключено к сети
Горит зеленым - Сеть подключена |
| Индикатор связи RSSI |
Горит зеленым - Качество связи отличное
Горит синим - Качество связи хорошее
Горит желтым - Качество связи среднее
Горит фиолетовым - Качество связи немного хуже
Горит красным - Качество связи плохое
Выключен - Связь прервана |
Интерфейс управления/
Интерфейс управления |
Веб-управление сетью/GUI, API для интерфейса вторичной разработки/SNMP |
