| Общие |
| Платформа SDR, форма сигнала |
9363 или 9361+7Z020, мобильная сеть MANET |
| Технология MIMO |
Пространственно-временное кодирование, разнесение приема, формирование диаграммы направленности TX / RX |
| Чувствительность приема |
-103 дБм при полосе пропускания 5 МГц, -117 дБм при 250 кГц |
| Ширина полосы канала |
1,25/2,5/5/10/20 МГц широкополосный, 250k/500k/1 МГц узкополосный режим |
| Скорость передачи данных |
1-70 Мбит/с (полоса пропускания 20 МГц) широкополосный, 50-1000 кбит/с узкополосный адаптивный, QoS |
| Режим модуляции |
TD-COFDM, BPSK/QPSK/16QAM/64QAM адаптивный (фиксированная настройка опционально) |
Выходная мощность RF
(Поддержка TPC, управление мощностью передачи) |
0,25 Вт x2; 0,5 Вт x2
1 Вт x2; 2 Вт x2
4 Вт x2; 5Вт x2
10 Вт x2; 20 Вт x2
30 Вт x2; 40 Вт x2
|
| Режим связи |
Децентрализованная связь P2P, P2MP и MP2MP с перекрестным соединением, поддержка маломасштабной (в пределах 8 узлов) MESH-сети с динамической маршрутизацией и многоскачковой ретрансляцией |
| Задержка одного перехода |
В среднем 6 мс (однонаправленная, полоса пропускания 20 МГц) |
| Шифрование |
DES, AES128/256 (SM4/SNOW3G/ZUC опционально, шифрование на чипе/TF-карте настраиваемое или внешнее устройство шифрования) |
| Режим защиты от помех |
Ручное сканирование спектра, выбор канала, полнополосное улучшенное интеллектуальное выбор частоты (распознавание спектра)/полнополосная адаптивная перестройка частоты/Роуминг режим опционально |
|
Локальное/
Удаленное управление
|
Рабочая частота, ширина полосы канала, сетевой идентификатор, мощность передачи и другие параметры, сканирование спектра, отображение в реальном времени и статистические записи сетевой топологии, прочности связи, отношения сигнал/шум, загрузки и выгрузки трафика, расстояния между узлами, позиционирования BD/GPS (GNSS) на электронной карте, температуры/контроль напряжения/помех, обновление программного обеспечения (удаленное отключение и пробуждение опционально) |
| Другое |
Время загрузки менее 28 секунд, а время доступа к сети/обновления/переключения менее 1 секунды;
Размер сети менее 8 узлов, а общая потеря полосы пропускания за три перехода составляет менее 70%;
Автоматическое отслеживание несущей, адаптация к доплеровскому сдвигу частоты ±6 кГц отклонение, поддержка мобильной связи со скоростью более 7200 километров в час (6 Маха, 2000 метров в секунду)Диапазоны |
| (300M-6GHz настраиваемый. Одна и та же частота или разные частоты 2T2R в одном диапазоне или 1T2R в двухдиапазонном режиме выбираются/умное изменение)ДИАПАЗОН |
| Диапазон частот |
VHF/UHF |
| 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*МГц |
L-диапазон |
| 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*ГГц |
S-диапазон |
| 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*ГГц |
C-диапазон |
| 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*ГГц |
(Примечание: мощность RF, размеры, вес отличаются) |
| |
MIIT |
| 336-344/512-592/566-626/606-678/1420-1520/1430-1444 МГц |
Окружающая среда |
| Рабочая температура |
| -40ºC ~+80ºC |
Уровень защиты |
| IP66, IP67/IP68 Настраиваемый |
Механический |
| Размер/Вес |

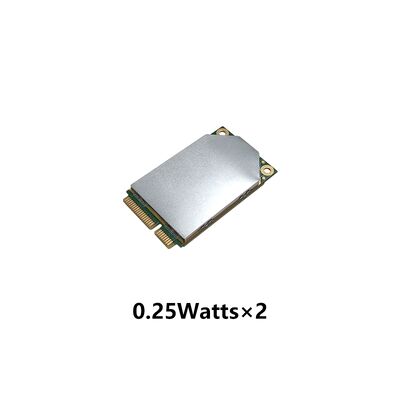

| 5,1x3,0x0,7 см/14 г, 0,25 Вт×2-Iron Gray, DDL-nano |

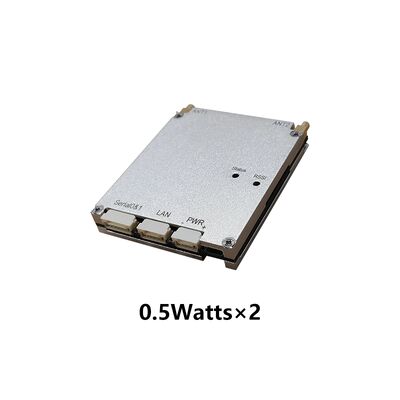

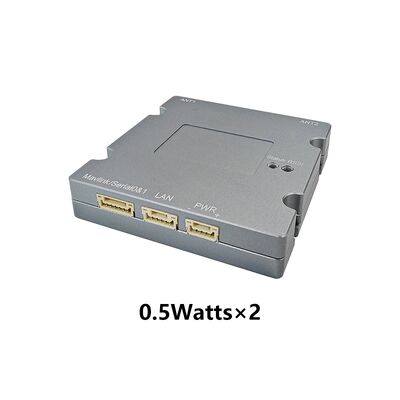

6,0x4,8x1,1 см/46 г, 0,5 Вт×2-Iron Gray, DDL-mini

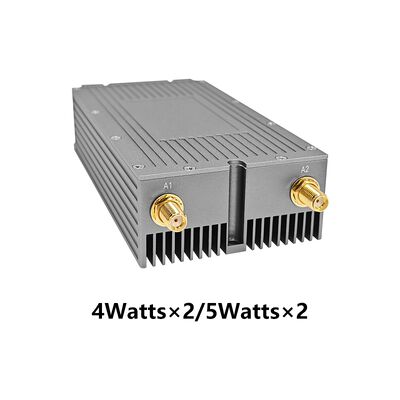

6,0x5,8x1,3 см/60 г, 0,5 Вт×2-Iron Gray, DDL-mini13,8x6,2x2,7 см/225 г, 4 Вт×2-Iron Gray

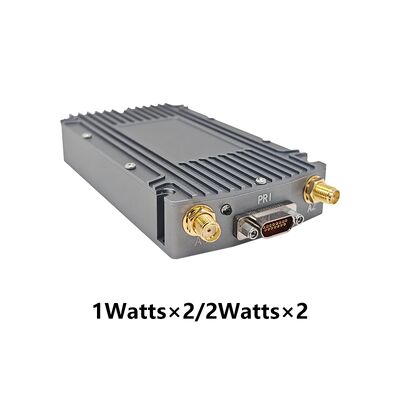

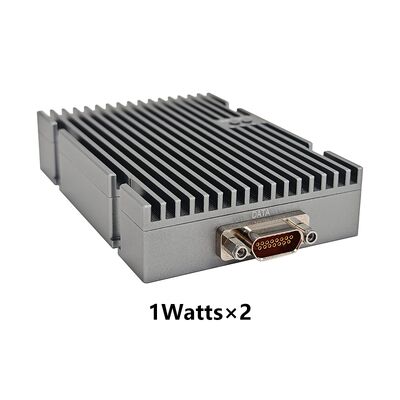

11,7x6,2x2,0 см/160 г, 1 Вт×2/2 Вт×2-Iron Gray13,8x6,2x2,7 см/225 г, 4 Вт×2-Iron Gray
11,7x6,2x4,2 см/364 г, 1 Вт×2/2 Вт×2-Multi-interface Black13,8x6,2x2,7 см/225 г, 4 Вт×2-Iron Gray

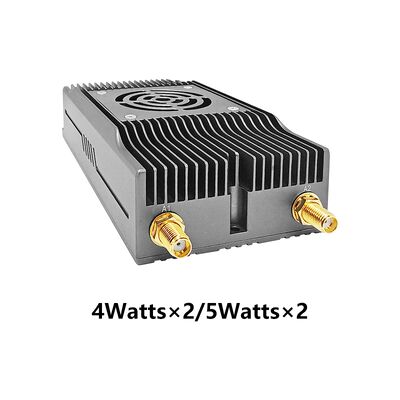

13,8x6,2x3,1 см/271 г, 5 Вт×2-Fan Iron Gray

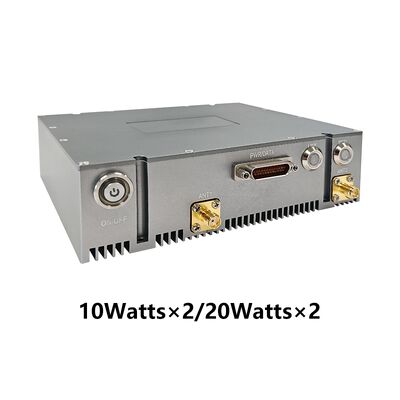

13,4x12,8x3,8 см/598 г, 10 Вт×2/20 Вт×2-Iron Gray

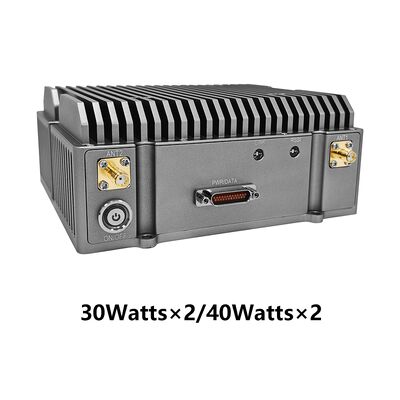

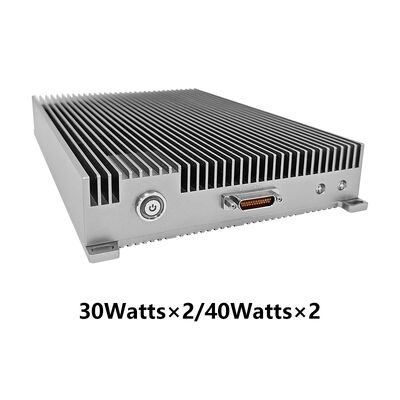

23,0x14,8x3,5 см/1,25 кг, 30 Вт×2/40 Вт×2-Thin Iron Gray
Цвет
Черный, Iron Gray (Army Green Optional)
Установка
4 монтажных отверстия |
| Питание |
Напряжение питания |
| 3,5-5 В постоянного тока, 0,25 Вт×2 |
9-39 В постоянного тока, 0,5 Вт×2/1 Вт×2 |
| 12-36 В постоянного тока, 2 Вт×2/4 Вт×2/5 Вт×2 |
| 18-32 В постоянного тока, 10 Вт×2/20 Вт×2 |
28-32 В постоянного тока, 30 Вт×2/40 Вт×2
Потребляемая мощность
Работа 1-2A/Режим ожидания 0,5-1A при 3,5-5 В, 0,25 Вт×2
Работа 0,3-0,5A/Режим ожидания 0,2-0,3A при 12 В, 0,5 Вт×2
Работа 1-2A/Режим ожидания 0,5-0,7A при 12 В, 1 Вт×2/2 Вт×2 |
| Работа 2-4A/Режим ожидания 0,5-0,7A при 12 В, 4 Вт×2/5 Вт×2 |
Работа 3-6A/Режим ожидания 0,7-0,9A при 18 В, 10 Вт×2
Работа 6-10A/Режим ожидания 0,7-0,9A при 20 В, 20 Вт×2
Работа 22A/Режим ожидания 0,4-1,6A при 28-32 В, 30 Вт×2/40 Вт×2
Выбор питания
Питание от основного кабеля
Интерфейс
Основной интерфейс |
| 2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet |
100/1000BaseT, RS232, вход постоянного тока. TTL (UART), SBUS и |
| Bluetooth 1.2-230.4Kbps, точка доступа Wi-Fi и BD/GPS |
| (GNSS) доступны. Поддерживает прозрачную передачу по |
Ethernet и последовательным портам, а также все протоколы связи, включая MAVLink. Выбираемый приоритет обслуживанияДополнительное расширение сетиМаршрутизация общедоступной сети/4G LTE, интеграция WB-NB, оптоволокно, спутникДополнительное расширение видеоНизкая задержка HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Индикатор питания |
Горит зеленым - питание включено |
| Индикатор состояния соединения |
Горит красным - сеть не подключена |
| Мигает красным - Запуск/не подключено к сети |
Горит зеленым - Сеть подключена |
| Индикатор RSSI Link |
Горит зеленым - Качество связи отличное
Горит синим - Качество связи хорошее
Горит желтым - Качество связи среднее |
| Горит фиолетовым - Качество связи немного хуже |
Горит красным - Качество связи плохое
Выключен - Связь прервана
Интерфейс управления/
Интерфейс управления
Веб-управление сетью/GUI, API для интерфейса вторичной разработки/SNMP
Штыревая антенна, антенна для транспортного средства, всенаправленная антенна с высоким коэффициентом усиления, направленная антенна с высоким коэффициентом усиления, платформа автоматического отслеживания направленной антенны для связи на большие расстояния
|
|
|
