| Общий |
| Платформа SDR, волнообразная форма |
9363 или 9361+7Z020, Мобильная сеть MANET |
| Технология MIMO |
Кодирование пространства-времени, прием разнообразия, формирование луча TX/RX |
| Проявляйте чуткость |
-103dBm@5MHz BW, -117dBm@250KHz |
| Пропускная способность канала |
1.25/2.5/5/10/20MHz Широкополосный диапазон, 250k/500k/1MHz Узочный диапазон |
| Коэффициент данных |
1-70Mbps ((20MHz BW) Широкополосный, 50-1000kbps узкополосный адаптивный, QoS |
| Режим модуляции |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((Фиксированная настройка необязательна) |
Выходная мощность RF
(поддержка TPC, управление мощностью передачи) |
Ручной:2 Ватт х2; 4 Ватт х2; 5 Ватт х2
Рюкзак:10 Ватт х2; 20 Ватт х2 |
| Способ общения |
Децентрализованная связь P2P, P2MP и MP2MP с перекрестным соединением, поддерживающая малую сеть (в пределах 8 узлов) MESH с динамическим маршрутизатором и релейным многохопом |
| Задержка однократного прыжка |
Средний 6 мс (однонаправленный, 20 МГц BW) |
| Шифрование |
DES, AES128/256 (SM4/SNOW3G/ZUC необязательно, шифрование с помощью чип-карты TF или внешней машины шифрования) |
| Режим противозаторможения |
Выбор канала для ручного сканирования спектра, полный диапазон повышенного интеллектуального выбора частоты ((осознание спектра) / полный диапазон адаптивного частотного прыжка / режим роуминга необязателен |
|
Местные
Удалённое управление
|
Операционная частота, полоса пропускания канала, идентификатор сети, мощность передачи и другие параметры, сканирование спектра, отображение в реальном времени и статистические записи топологии сети,соотношение силы поля связи между сигналом и шумом, загрузка и загрузка трафика, расстояние между узлами, электронная карта позиционирования BD/GPS ((GNSS), мониторинг температуры/напряжения/перебоев, обновление программного обеспечения (удалённое молчание и пробуждение необязательно) |
| Прочие |
время загрузки менее 28 секунд, а время доступа/обновления/перехода в сеть менее 1 секунды;
Размер сети составляет менее 8 узлов, а общая потеря полосы пропускания в течение трех прыжков составляет менее 70%;
Автоматическое отслеживание носителей, адаптирующееся к смещению частоты Допплера с отклонением частоты ±6 кГц, поддерживающее мобильную связь со скоростью более 7200 километров в час (Mach 6,2000 метров в секунду) |
| Полосы(300M-6GHz настраиваемая. Одинаковая частота или различная частота 2T2R в однодиапазоне или 1T2R в двухдиапазоне подбираемый / умный сдвиг) |
| Группа |
Диапазон частот |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*МГц |
| Группа L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*ГГц |
| Группа S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*ГГц |
| Группа С |
4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0/6,4-7,2*ГГц |
| |
(Примечание: мощность RF, размеры, вес различаются) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 МГц |
| Экологические |
| Операционная температура |
-40 °C ~ + 80 °C |
| Уровень защиты |
IP66, IP67/IP68 на заказ |
| Механические |
| Размер/вес |

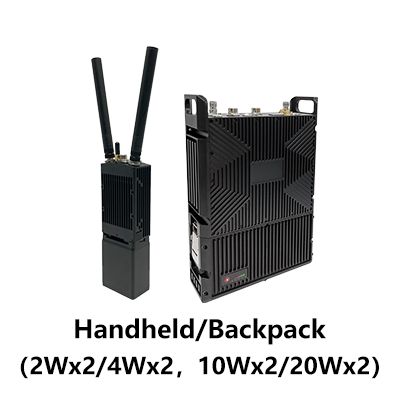

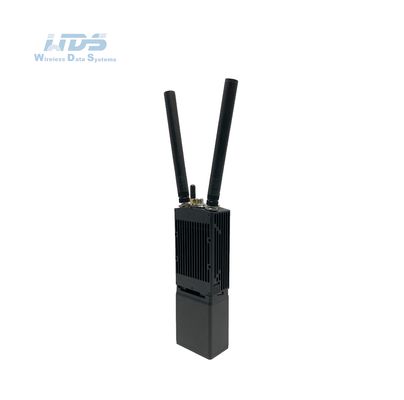

Ручной:
19.0x6.8x3.8cm/769g, с батареей 11,1V/77,7Wh
26.0x6.8x3.8cm/1.04kg, с батареей 11,1V/114Wh
20.7x6.9x5.5cm/1.30kg, с аккумулятором 11,1V/114Wh (5G Routing)
21.0x6.8x5.2cm/972g, с аккумулятором 11,1V/77,7Wh (четырехполосный)
15.5x6.6x3.2cm/430g, содержит литийную батарею, не включает антенну и задней зажимой

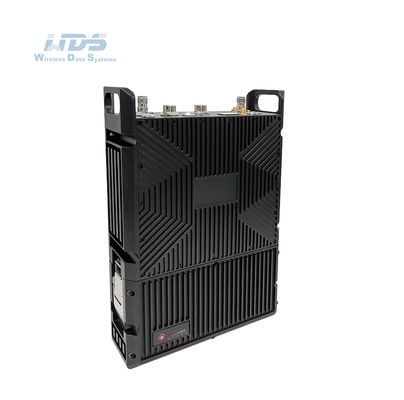

Рюкзак:
27.5x18.9x6.2cm/4.15kg, с аккумулятором 22,2V/213Wh
33.6x18.9x6.2cm/5.26kg, с аккумулятором 22,2V/427Wh
29.5x23.0x6.5cm/5.26kg, с аккумулятором 22,2V/213Wh (Двухдиапазонная работа)
28.8x21.0x6.2cm/4.61kg, с аккумулятором 22,2V/213Wh
22.9x18.9x6.5cm/2.95kg, с аккумулятором 22,2V/427Wh (Четырехдиапазона)
|
| Цвет |
Черный, железосерый (армейский зеленый вариант) |
| Установка |
Ручной/4 Мостовые отверстия, рюкзак |
| Сила |
| Напряжение питания |
12-36В постоянного тока, 2Вт×2/4Вт×2/5Вт×2
18-32В постоянного тока, 10 Вт × 2 / 20 Вт × 2
|
| Потребление энергии |
Операция 1-2А/Станд-бай 0,4-0,6А@12В, 2Вт×2
Операция 2-4А/Стандарт 0.5-0.7А@12В, 4Вт×2/5Вт×2
Операция 3-6А/Станд-бай 0,7-0,9А@24В, 10Вт×2
Операция 6-7А/Стандарт 0.7-0.9А@24В, 20Вт×2
|
| Аккумуляторы |
Ручной:6-8 часов для 77,7Wh полимерной литийной батареи (по умолчанию); 8-10 часов для 114Wh полимерной литийной батареи
Рюкзак:6-8 часов для 213Wh полимерной литийной батареи (по умолчанию); 10-12 часов для 427Wh полимерной литийной батареи
|
| Интерфейс |
| Основной интерфейс |
2xTNC RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC вход. TTL (UART), SBUS и Bluetooth 1.2-230.4Kbps, точка доступа Wi-Fi и BD / GPS (GNSS) доступны.Поддерживает прозрачную передачу через Ethernet и серийные порты, и все протоколы связи, включая MAVLink. |
Подталкивать к разговору/Помощник
интерфейс |
МКК, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Расширение сети необязательно |
Общественная сеть маршрутизации/4G LTE, интеграция WB-NB, волоконно-лучевая связь, спутник |
| Расширение видео необязательно |
HDMI/SDI/CVBS с низкой задержкой, 4K/2K/1080P/720P/D1 |
| Показатель состояния ссылки |
Постоянный красный - сеть не подключена
Красное мигание - запуск/не подключен к сети
Устойчивый зеленый - сеть подключена
Мигающий зеленый - Push-To-Talk был продлен |
| RSSI-индикатор ссылки |
Устойчивый зеленый - качество ссылки отличное
Устойчивый синий - качество ссылки хорошее
Устойчивый желтый - качество ссылки среднее
Устойчивый фиолетовый - качество ссылки немного хуже
Устойчивый красный - качество ссылки плохое
Выключено. |
Интерфейс управления
Интерфейс управления |
Веб-управление сетью/GUI, API для вторичного интерфейса разработки/SNMP |
