| Общий |
| Платформа SDR, волнообразная форма |
9363 или 9361+7Z020, Мобильная сеть MANET |
| Технология MIMO |
Кодирование пространства-времени, прием разнообразия, формирование луча TX/RX |
| Проявляйте чуткость |
-103dBm@5MHz BW |
| Пропускная способность канала |
1.25/2.5/5/10/20MHz Широкополосная связь, 250k/500k/1MHz узкополосная связь |
| Коэффициент данных |
1-70Mbps ((20MHz BW) Широкополосный, 50-1000kbp узкополосный адаптивный, QoS |
| Режим модуляции |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((Фиксированная настройка необязательна) |
Выходная мощность RF
(поддержка TPC, управление мощностью передачи) |
00,25 Вт х2; 0,5 Вт х2
1 Ватт х2; 2 Ватт х2
4 Ватт x2; 5Ватты x2
10 Ватт х2; 20 Ватт х2 |
| Способ общения |
Децентрализованная связь P2P, P2MP и MP2MP с перекрестными соединениями, поддерживающая малую сеть (в пределах 8 узлов) MESH с динамическим маршрутизатором и релейным ретранслятором |
| Задержка однократного прыжка |
Средний 6 мс (однонаправленный, 20 МГц BW) |
| Шифрование |
DES, AES128/256 (SM4/SNOW3G/ZUC необязательно, шифрование с помощью микросхемы/TF-карты на заказ или внешняя система шифрования) |
| Режим противозаторможения |
Выбор канала для ручного сканирования спектра, полный диапазон повышенного интеллектуального выбора частоты ((осознание спектра) / полный диапазон адаптивного частотного прыжка / режим роуминга необязателен |
|
Местные
Удалённое управление
|
Операционная частота, полоса пропускания канала, идентификатор сети, мощность передачи и другие параметры, сканирование спектра, отображение в реальном времени и статистические записи топологии сети,соотношение силы поля связи между сигналом и шумом, загрузка и загрузка трафика, расстояние между узлами, электронная карта позиционирования BD/GPS ((GNSS), мониторинг температуры/напряжения/перебоев, обновление программного обеспечения (удалённое молчание и пробуждение необязательно) |
| Прочие |
время загрузки менее 28 секунд, а время доступа/обновления/перехода в сеть менее 1 секунды;
Размер сети составляет менее 8 узлов, а общая потеря полосы пропускания в течение трех прыжков составляет менее 70%;
Автоматическое отслеживание носителей, адаптирующееся к смещению частоты Допплера с отклонением частоты ±6 кГц, поддерживающее мобильную связь со скоростью более 7200 километров в час (Mach 6,2000 метров в секунду) |
| Полосы(300M-6GHz настраиваемая. Одинаковая частота или различная частота 2T2R в однодиапазоне или 1T2R в двухдиапазоне подбираемый / умный сдвиг) |
| Группа |
Диапазон частот |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*МГц |
| Группа L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*ГГц |
| Группа S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*ГГц |
| Группа С |
4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0/6,4-7,2*ГГц |
| |
(Примечание: мощность RF, размеры, вес различаются) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 МГц |
| Экологические |
| Операционная температура |
-40 °C ~ + 80 °C |
| Уровень защиты |
IP66 (IP67/IP68 на заказ) |
| Механические |
| Размер/вес |

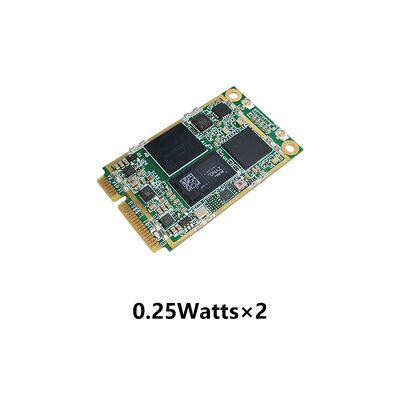

5.1x3.0x0.6cm/11g, 0.25Вт×2, DDL-нано

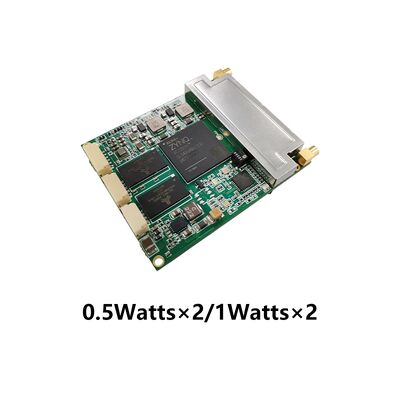

5.8x4.8x1.0cm/27g, 0,5 Ватт×2/1 Ватт×2, DDL-mini

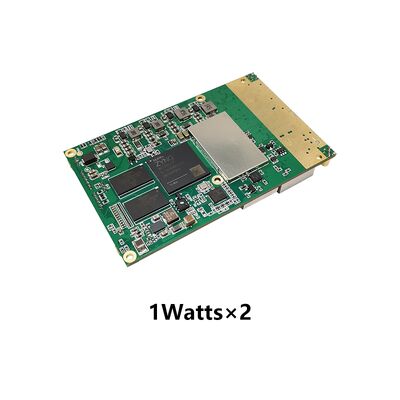

8.7x5.4x1.0 см/40 г, 1 Ватт×2

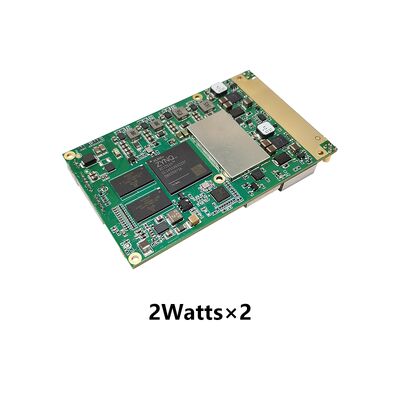

8.7х5.4х1.0см/43г, 2Вт×2

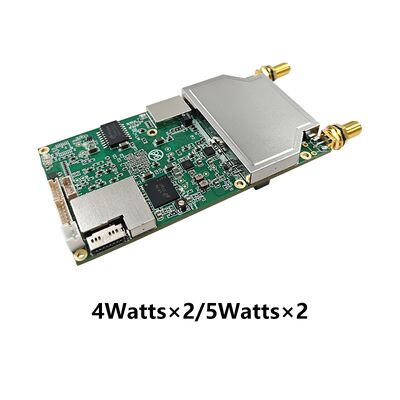

11.5х5.4х1.3см/56г, 4Вт×2/5Вт×2

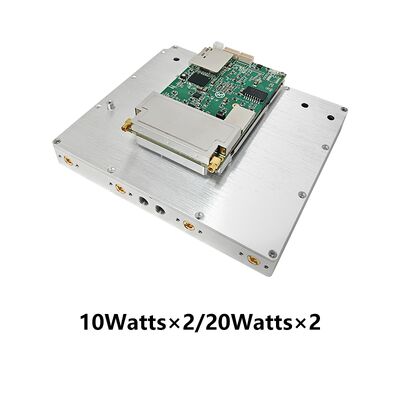

12.7х11.0х3.4см/524г, 10Вт×2/20Вт×2
|
| Установка |
4 Дырки для установки |
| Сила |
| Напряжение питания |
3.5-5В постоянного тока, 0,25Вт x2
9-39В постоянного тока, 0,5 Вт x2/1 Ватт x2
12-36В постоянного тока, 2Вт×2/4Вт×2/5Вт×2
18-32В постоянного тока, 10Вт x2/20Вт x2
|
| Потребление энергии |
Операция 1-2А/Стойкость 0.5-1А@3.5-5В, 0.25Вт×2
Операция 0.3-0.5A/Стойкость 0.2-0.3A@12V, 0.5Вт×2
Операция 1-2А/Станд-бай 0,5-0,7А@12В, 1Вт×2/2Вт×2
Операция 2-4А/Стандарт 0.5-0.7А@12В, 4Вт×2/5Вт×2
Операция 3-6А/Стандарт 0.7-0.9А@18В, 10Вт×2
Операция 6-10А/Стандарт 0.7-0.9А@20В, 20Вт×2
|
| Выбор мощности |
Электрическое питание по основному кабелю |
| Интерфейс |
| Основной интерфейс |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC вход. TTL (UART), SBUS и Bluetooth 1.2-230.4Kbps, точка доступа Wi-Fi и BD / GPS (GNSS) доступны.Поддерживает прозрачную передачу через Ethernet и серийные порты, и все протоколы связи, включая MAVLink. |
| Расширение сети необязательно |
Общественная сеть маршрутизации/4G LTE, интеграция WB-NB, волоконно-лучевая связь, спутник |
| Расширение видео необязательно |
HDMI/SDI/CVBS с низкой задержкой, 4K/2K/1080P/720P/D1 |
| Показатель мощности |
Постоянно зеленый - включен |
| Показатель состояния ссылки |
Постоянный красный - сеть не подключена
Красное мигание - запуск/не подключен к сети
Устойчивый зеленый - сеть подключена |
| RSSI-индикатор ссылки |
Устойчивый зеленый - качество ссылки отличное
Устойчивый синий - качество ссылки хорошее
Устойчивый желтый - качество ссылки среднее
Устойчивый фиолетовый - качество ссылки немного хуже
Устойчивый красный - качество ссылки плохое
Выключено. |
Интерфейс управления
Интерфейс управления |
Веб-управление сетью/GUI, API для вторичного интерфейса разработки/SNMP |
