| Общий |
| Платформа SDR, волнообразная форма |
9363 или 9361+7Z020, Мобильная сеть MANET |
| Технология MIMO |
Кодирование пространства-времени, прием разнообразия, формирование луча TX/RX |
| Проявляйте чуткость |
-103dBm@5MHz BW |
| Пропускная способность канала |
1.25/2.5/5/10/20МГц; поддерживает передачу и прием с различными диапазонами пропускной способности канала, обеспечивая смешанную широкополосную и узкополосную связь |
| Коэффициент данных |
1-70Mbps ((20MHz BW) адаптивный, QoS |
| Режим модуляции |
TD-COFDM, BPSK/QPSK/16QAM/64QAM адаптивный ((Фиксированная настройка необязательна) |
|
Выходная мощность RF
(поддержка TPC, управление мощностью передачи, регулируемое 1 дБм)
|
0.25Вт x2; 0.5 ((1) Вт x2; 1Вт x2; 2Вт x2; 4 ((5) Вт x2; 10Вт x2; 20Вт x2
|
|
Одиночный прыжок
Расстояние до коммуникации
|
Воздух к G. 3-15КМ, 0,25Вт x2; 10-30КМ, 0,5Вт x2; 20~50КМ, 1Вт x2; 50~100КМ, 2Вт x2; 100~150КМ, 4Вт x2; 100~200КМ, 5Вт x2; 150~300КМ, 10Вт x2; 250~500КМ, 20Вт x2 |
| Режим |
Распределенный бесцентровый пункт-точка/точка-к-многоточке/многоточка-к-многоточке, слой 2 или 3 динамического маршрутизации, релей Multi-hop, звезда/линия/сеть/гибрид |
| Задержка однократного прыжка |
Средний 10 мС (20 МГц BW) |
| Шифрование |
DES, AES128/256, SM4, SNOW3G/ZUC необязательно, шифрование с помощью чип-карты/TF на заказ или внешняя машина шифрования |
| Режим противозаторможения |
Выбор каналов ручного сканирования спектра/Улучшенный интеллектуальный выбор частоты полного диапазона (осознание спектра)/Адаптивный хокинг частоты полного диапазона FHSS/Мод роуминга, многоуровневый антиинтерферентный режим |
|
Местные
Удалённое управление
|
Операционная частота, пропускная способность канала, идентификатор сети, мощность передачи и другие параметры, сканирование спектра, отображение в реальном времени и статистические записи топологии сети,соотношение силы поля связи между сигналом и шумом, загрузка и загрузка трафика, расстояние между узлами, электронная карта позиционирования GPS/BD/GLONASS, мониторинг температуры/напряжения/заторможения, обновление программного обеспечения. |
| Прочие |
Время запуска меньше 28 секунд, а время доступа/обновления/перехода на сеть меньше 1 секунды.
Не существует ограничений на пользовательскую емкость одной системы (256 узлов и более) и количество хопов в сетях Mesh (Data 15+ hops, voice 10+ hops, video 8+ hops).Общая потеря пропускной способности для трех хопов и более составляет менее 70%Автоматическое отслеживание носителей, адаптированное к отклонению частоты Допплера ±6 кГц, поддерживает мобильную связь со скоростью более 7200 км/ч (6 Маха,2000 метров в секунду)
|
| Полосы(300M-6GHz/Upper C-X-Ku настраиваемая. Одинаковая частота или различная частота TDD, 2T2R в одной полосе) |
| Группа |
Диапазон частот |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L-диапазон (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| S-диапазон (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| С-диапазон (ГГц) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Примечание: мощность RF, размеры, вес различаются) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Экологические |
| Операционная температура |
-40°C ~+80°C |
| Уровень защиты |
IP66, IP67/IP68 на заказ |
| Механические |

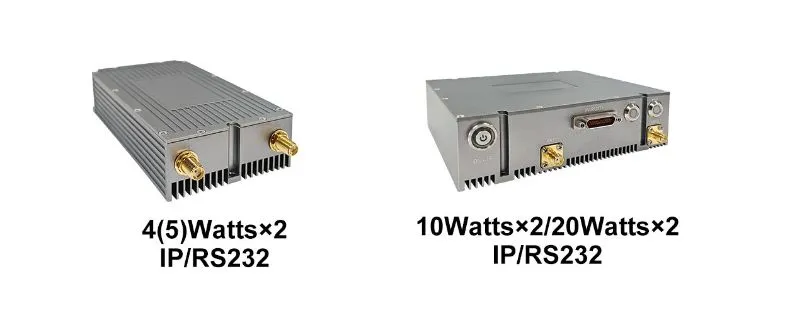

| Размер/вес |

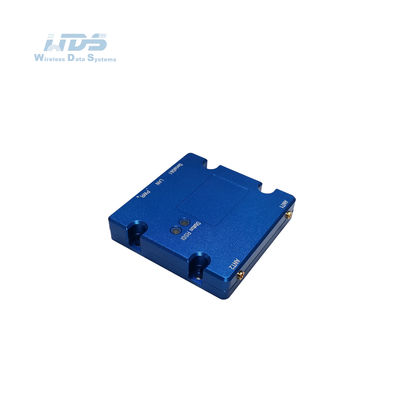

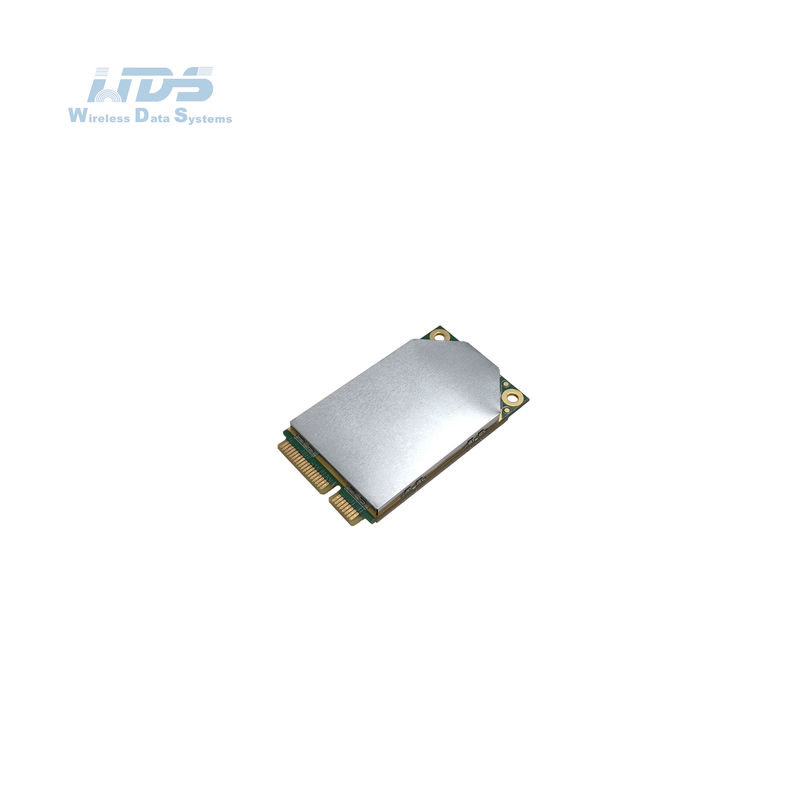

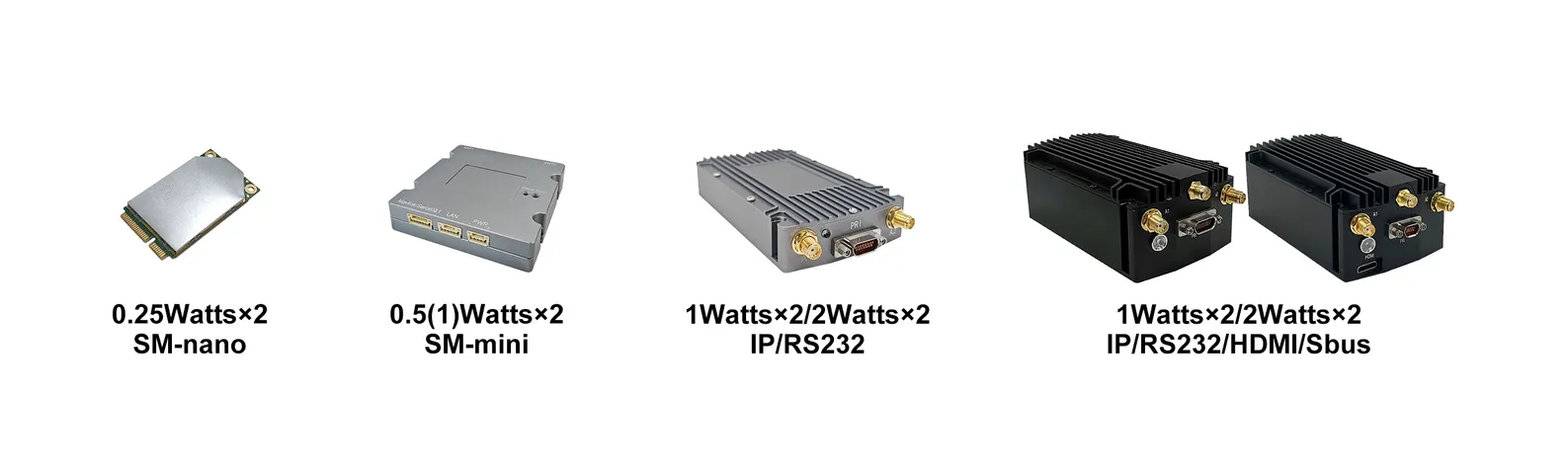

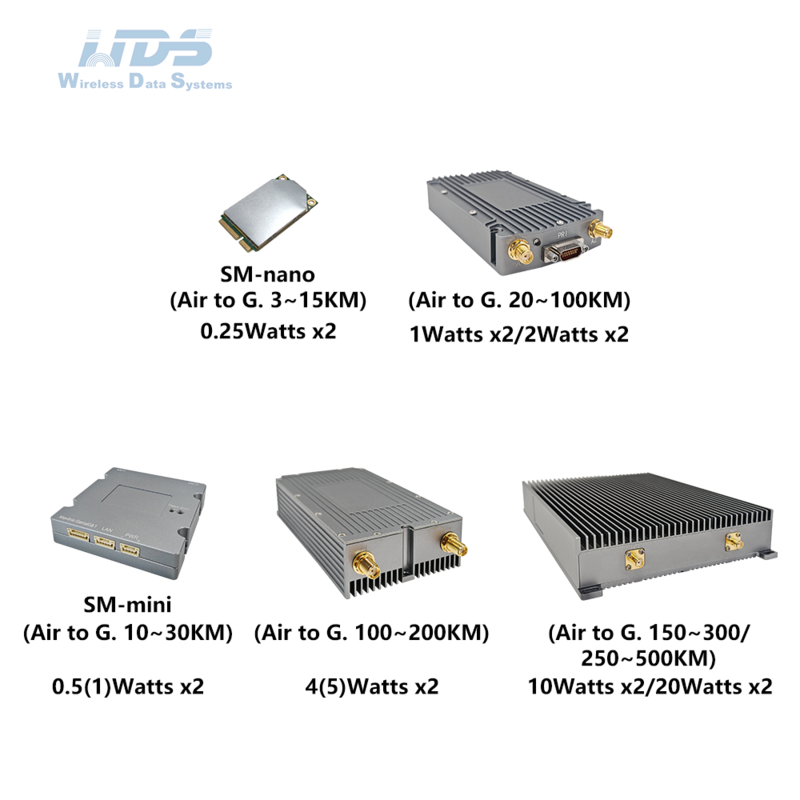

5.1x3.0x0.7cm/14g, 0.25Вт x2 воздушное радио, SM-нано

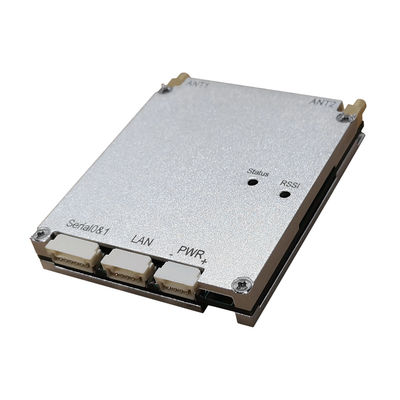

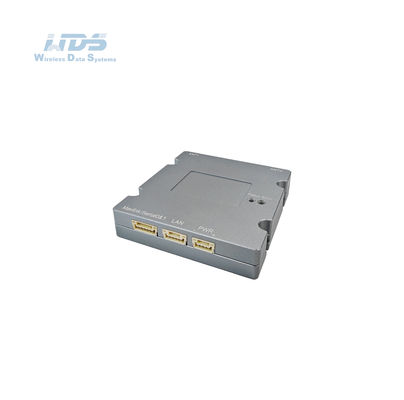

6.0x4.8x1.1cm/46g, 0.5 ((1) Ватт x2 Радио в воздухе, SM-мини
6.0x5.8x1.3cm/60g, 0.5 ((1) Ватт x2 Воздушное радио, SM-мини

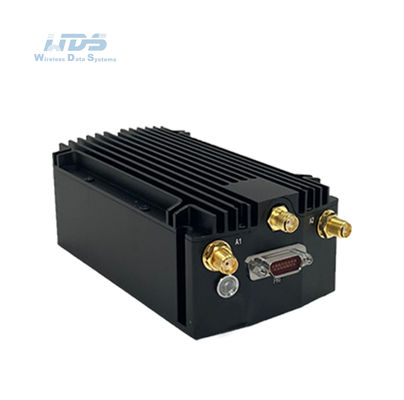

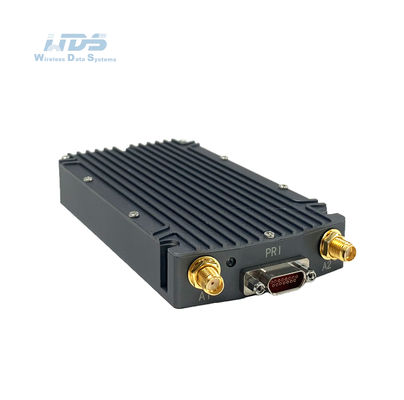

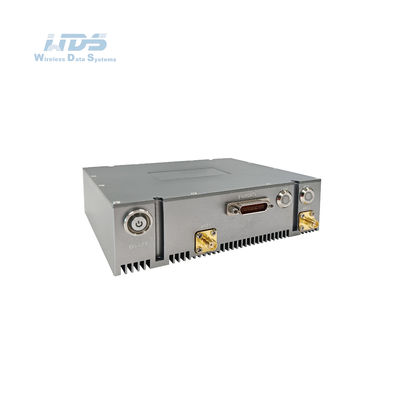

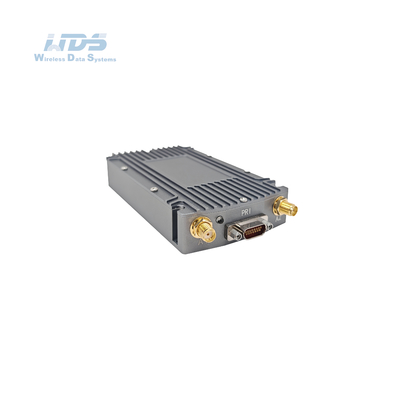

11.7x6.2x2.0cm/160g, 1 ((2) Ватт x2 Воздушный радио-железный серый

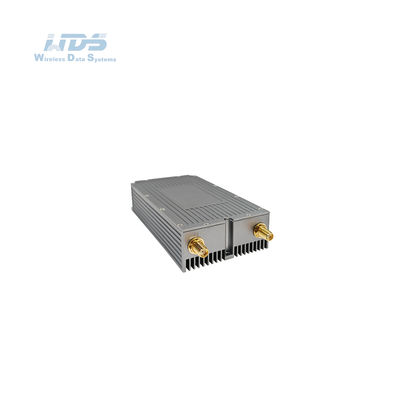

13.8x6.2x2.7cm/225, 4 ((5) Ватт x2 В воздухе радио-железный серый

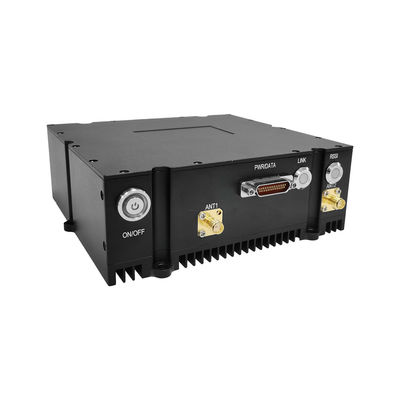

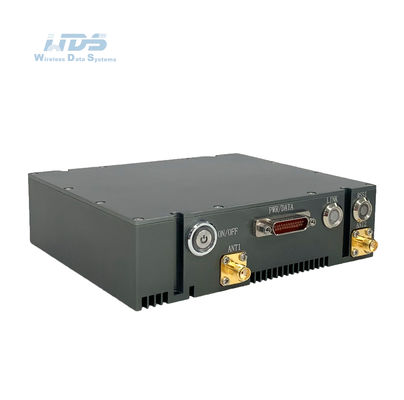

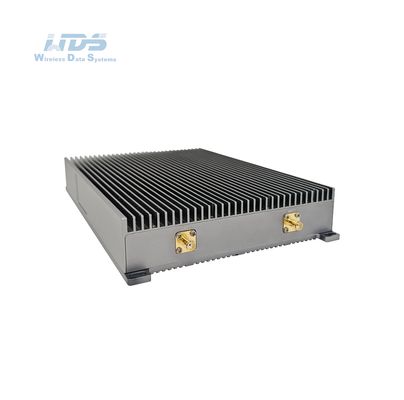

12.8x13.4x3.8cm/598g, 10Вт x2/20Вт x2 Воздушный радиожелезный серый
14.2x14.0x5.0cm/962g, 10Вт x2/20Вт x2 В воздухе радио-черный
|
| Установка/цвет |
4 отверстия для установки/черный, железосерый, армейский зеленый |
| Сила |
| Напряжение питания |
3.5-5VDC, 0,25Вт х2, SM-нано
9-32VDC, 0,5 Ватт x2, SM-мини
9-39VDC, 1 Ватт x2
12-36ВДС, 2Ватт x2/4(5) Ватт x2
18-32ВДС, 10 Вт x2/20 Вт x2
|
| Потребление энергии |
Операция 1-2А/Стандбай 0,5-1А@3,5-5В, 0,25Вт x2, SM-нано
Операция 0.3-0.5A/Standby 0.2-0.3A@12V, 0.5Вт×2, SM-мини
Операция 1-2А/Станд-бай 0,5-0,7А@12В, 1Ватт × 2Ватт × 2
Операция 2-4А/Стандарт 0.5-0.7А@12В, 4 ((5) Ватт×2
Операция 3-6А/Стандарт 0.7-0.9А@16.8В,10Вт×2
Операция 6-10А/Стандарт 0.7-0.9А@20В, 20Вт×2
|
| Выбор мощности |
Электроснабжение с помощью аккумулятора с винтовым замком или основного кабеля |
| Аккумуляторы |
10/6 часов для 114/77,7Wh |
| Интерфейс |
| Основной интерфейс |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4Kbps, Ввод постоянного тока |
|
Нажмите, чтобы поговорить.
Вспомогательный интерфейс
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Расширение сети необязательно |
Общественная сеть маршрутизации/4G LTE, интеграция WB-NB, волоконно-лучевая связь, спутник |
| Расширение видео необязательно |

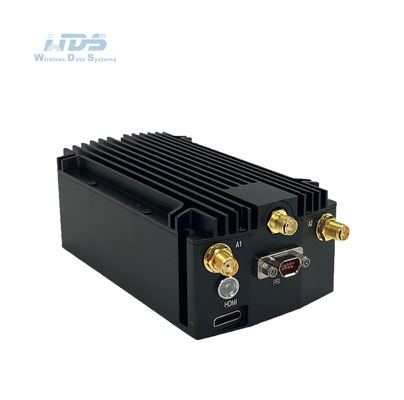

HDMI/SDI/CVBS с низкой задержкой, 4K/2K/1080P/720P/D1 |
| Показатель состояния ссылки |
Постоянный красный - сеть не подключена
Красное мигание - запуск/не подключен к сети
Устойчивый зеленый - сеть подключена
Мигающий зеленый - голосовой PTT не работает
|
| RSSI-индикатор ссылки |
Устойчивый зеленый - качество ссылки отличное
Устойчивый синий - качество ссылки хорошее
Устойчивый желтый - качество ссылки среднее
Устойчивый фиолетовый - качество ссылки немного хуже
Устойчивый красный - качество ссылки плохое или ссылка не работает
|
|
Интерфейс управления
Интерфейс управления
|
Веб-управление сетью/GUI, API для вторичного интерфейса разработки/SNMP |
