Подробная информация о продукте:
|
| Тип: | В воздухе | ||
|---|---|---|---|
| Выделить: | МимоМеш воздушная радиосеть,Сеть радиокоммуникаций MimoMesh Airborne,МимоМеш воздушное радио |
||
Последнее поколение MimoMesh беспроводной широкополосной сети
Производительность:
Преимущества:
Спецификации воздушного радио
| Общий | |
| Платформа SDR, волнообразная форма | 9361+7Z030/7Z035 или 7Z100, Мобильная сеть MANET+MIMO |
| Технология MIMO | Кодирование пространства-времени, прием разнообразия, TX/RX формирование луча, пространственное мультиплексирование |
| Проявляйте чуткость | -103dBm@5MHz BW |
| Пропускная способность канала | 1.25/2.5/5/10/20MHz,30/40MHz; поддерживает передачу и прием с различными пропускными способами каналов, обеспечивая смешанную широкополосную и узкополосную связь;80 МГц Агрегация носителей (двойные антенны с двумя частотами 40 МГц + 40 МГц для передатчика) необязательно |
| Коэффициент данных | 1-130Mbps ((20MHz BW) /252Mbps (40MHz BW)/350Mbps ((40MHz+40MHz агрегации носителей) Адаптивный, QoS |
| Режим модуляции | TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM адаптивный (фиксированная настройка необязательна) |
|
Выходная мощность RF (поддержка TPC, управление мощностью передачи, регулируемое 1 дБм) |
2 Ватта × 2 4 Ватт × 2 5 Ватт × 2 10 Вт × 2 20 Вт × 2 |
|
Одиночный прыжок Расстояние до коммуникации |
Воздух к G. 50~150/100~200KM (2Ватт×2/4Ватт×2), Воздух к G. 150 ~ 300 / 250 ~ 500KM (10 Ватт × 2 / 20 Ватт × 2) |
| Режим | Распределенное бесцентровое точка-точка/точка-мультиточка/мультиточка-мультиточка, слой 2 или 3 динамического маршрутизации, релей многопути, звезда/линия/сеть/гибрид |
| Задержка однократного прыжка | Средний 10 мС (20 МГц BW) |
| Шифрование | DES, AES128/256, SM4, SNOW3G/ZUC необязательно, шифрование с помощью чип-карты/TF на заказ или внешняя машина шифрования |
| Режим противозаторможения | Выбор каналов ручного сканирования спектра/Улучшенный интеллектуальный выбор частоты полного диапазона (осознание спектра)/Адаптивный хокинг частоты полного диапазона FHSS/Мод роуминга, многоуровневый антиинтерферентный режим |
|
Местные Удалённое управление |
Операционная частота, пропускная способность канала, идентификатор сети, мощность передачи и другие параметры, сканирование спектра, отображение в реальном времени и статистические записи топологии сети,соотношение силы поля связи между сигналом и шумом, загрузка и загрузка трафика, расстояние между узлами, электронная карта позиционирования GPS/BD/GLONASS, мониторинг температуры/напряжения/заторможения, обновление программного обеспечения. |
| Прочие |
Время запуска меньше 28 секунд, а время доступа/обновления/перехода на сеть меньше 1 секунды. Не существует ограничений на пользовательскую емкость одной системы (256 узлов и более) и количество хопов в сетях Mesh (Data 15+ hops, voice 10+ hops, video 8+ hops).Общая потеря пропускной способности для трех хопов и более составляет менее 70%Автоматическое отслеживание носителей, адаптированное к отклонению частоты Допплера ±6 кГц, поддерживает мобильную связь со скоростью более 7200 км/ч (6 Маха,2000 метров в секунду) |
| Полосы(70M-6GHz/Ku-Ka настраиваемая. Одинаковая частота TDD или различная частота FDD, 2T2R в однодиапазоне или 1T2R в двухдиапазоне) | |
| Группа | Диапазон частот |
| UHF (MHz) | 430-550/570-700/800-950, 225-400/320-470* |
| L-диапазон (GHz) | 1000-1200/1300-1500/1600-1800/1800-2000, 1200-1700* |
| S-диапазон (GHz) | 2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9/3.4-3.6, 1.6-2.3/1.9-2.7* |
| С-диапазон (ГГц) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0* |
| (Примечание: мощность RF, размеры, вес различаются) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Экологические | |
| Операционная температура | -40°C ~+80°C |
| Уровень защиты | IP66, IP67/IP68 на заказ |
| Механические | |

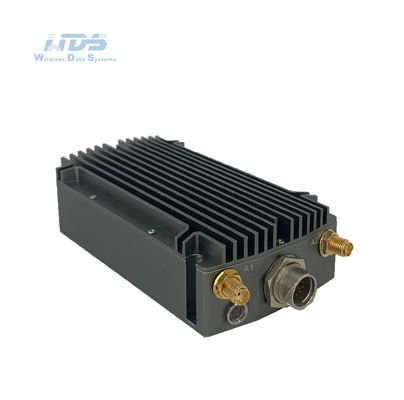

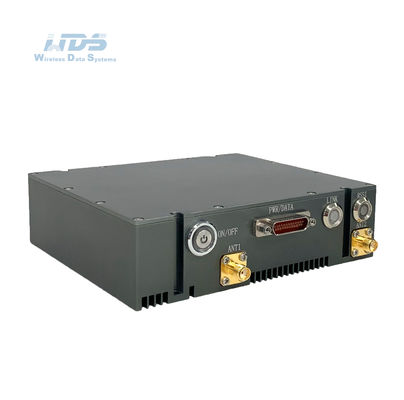

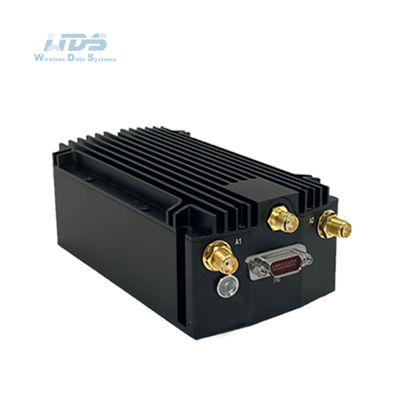

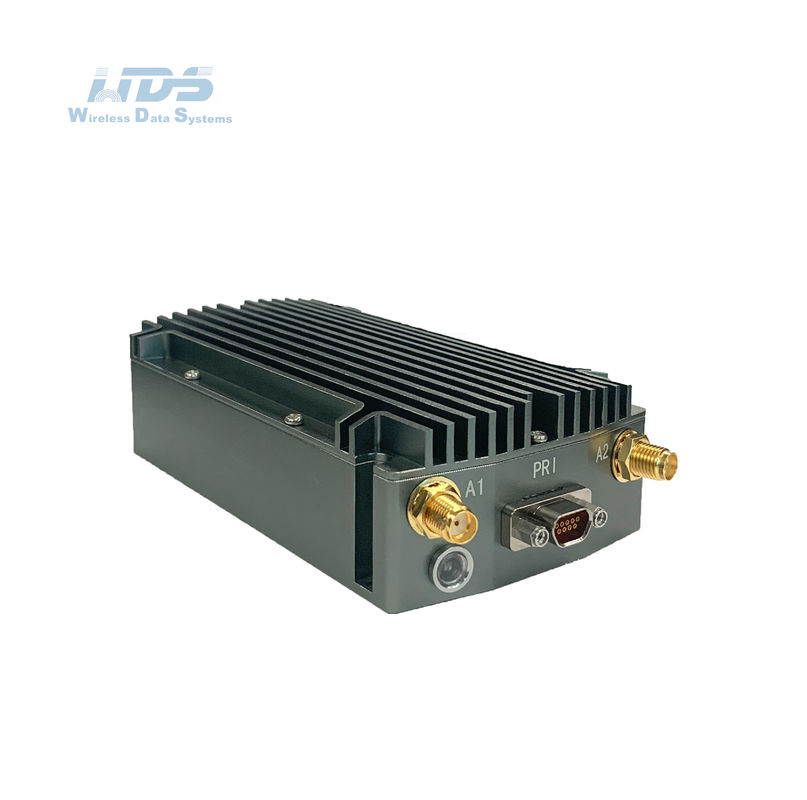

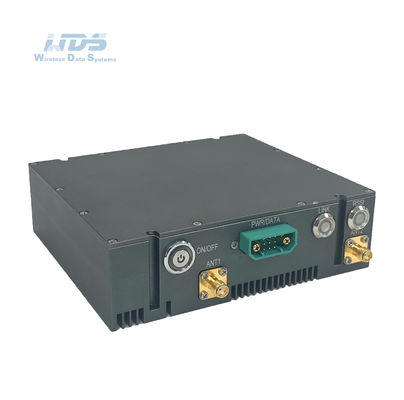

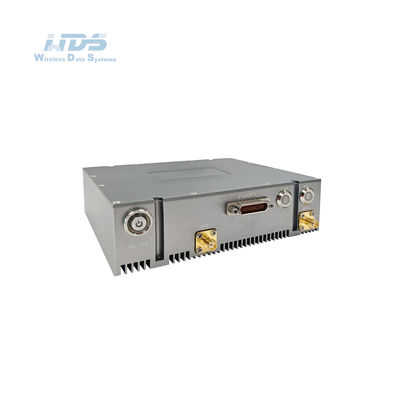

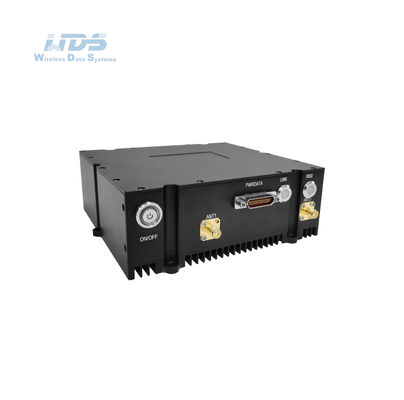

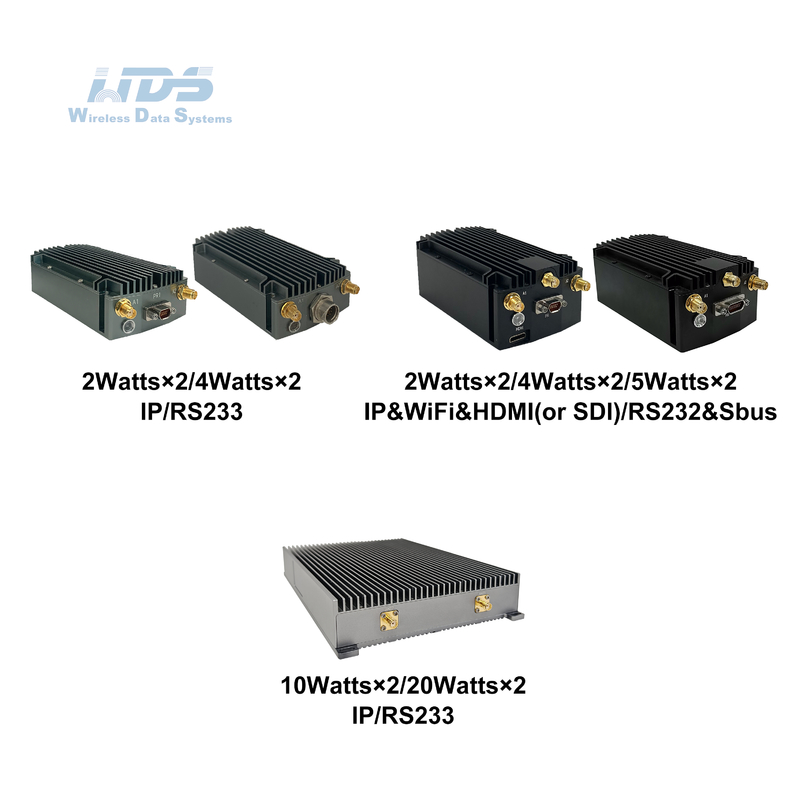

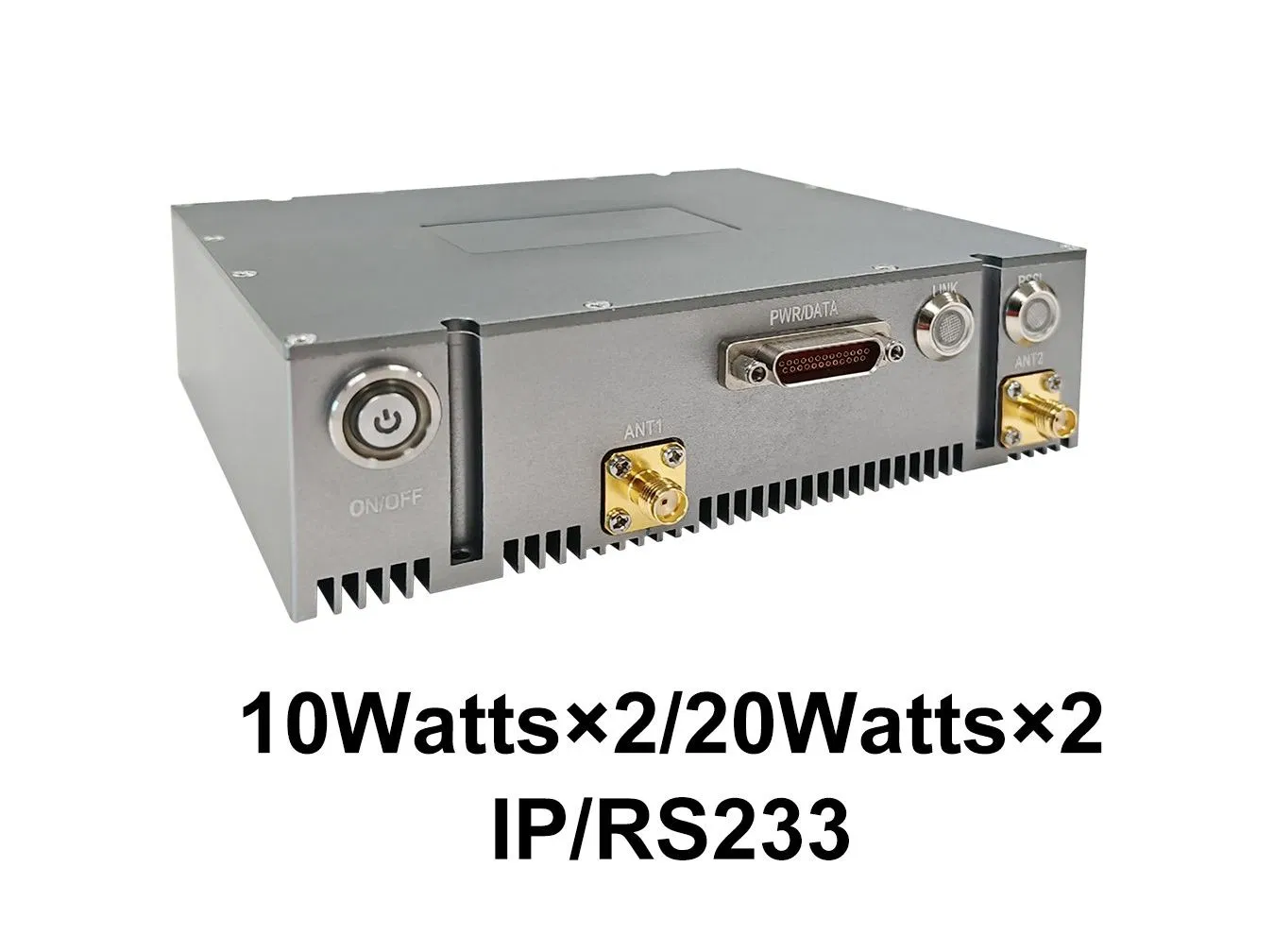

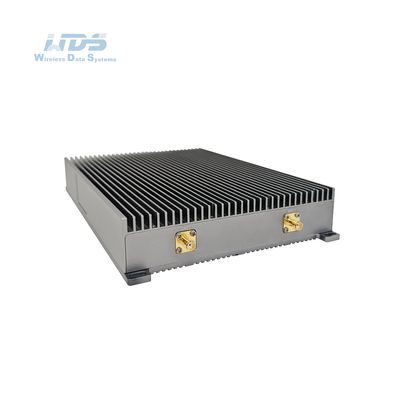

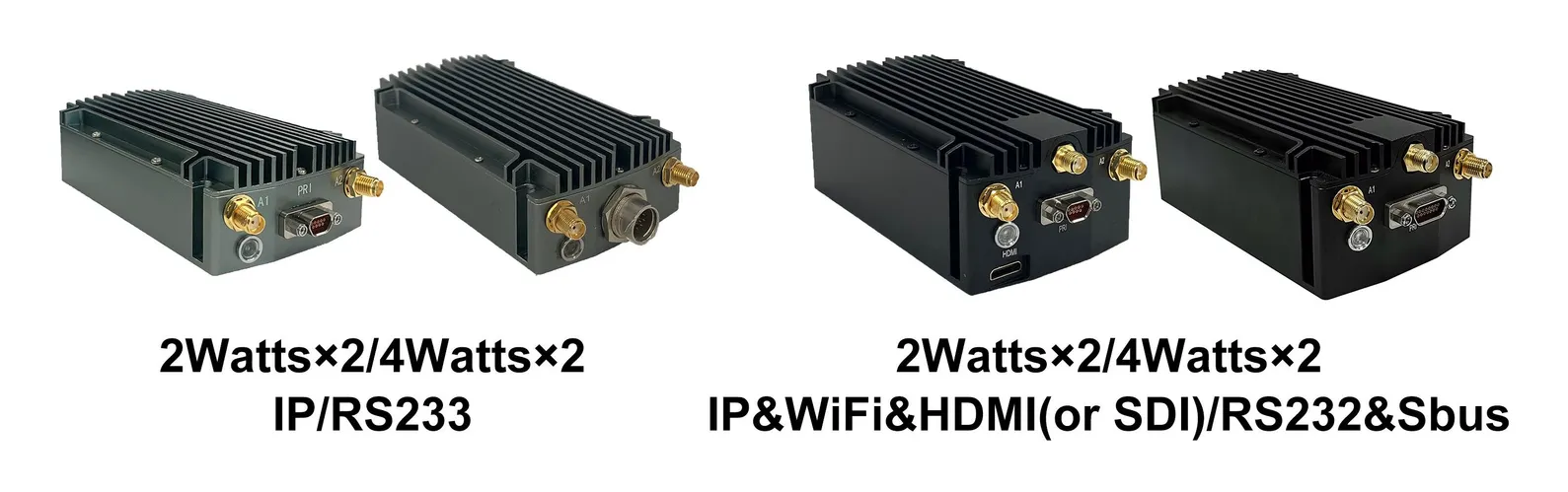

| Размер/вес | 11.7x6.2x3.2cm/279g (2Вт×2/4Вт×2/5Вт×2 Воздушный радиожелезный серый) 11.7x6.2x3.8cm/343g (2Вт×2/4Вт×2/5Вт×2 Воздушное многоинтерфейсное радио-черное) 11.7x6.2x4.2cm/364g (2Вт×2/4Вт×2/5Вт×2 Воздушное многоинтерфейсное радио-черное) 14.2x13.6x5.0cm/635g (10w × 2 / 20w × 2 Airborne Radio-Black) |
| Установка/цвет | 4 отверстия для установки/черный, железосерый, армейский зеленый опциональный |
| Сила | |
| Напряжение питания | 9-24VDC (2 Вт×2) 12-28ВДС (4Ватт×2/5Ватт×2) 18-24ВДС (10Вт×2) 18-36ВДС (20Вт×2) |
| Потребление энергии | Операция 1-2А/Стойкость 0.4-0.6А@12В (2Вт×2) Операция 2-4А/Стандарт 0.5-0.7А@12В (4Вт×2/5Вт×2) Операция 3-6А/Станд-бай 0,7-0,9А@24В (10Вт×2) Операция 6-7А/Стандарт 0.7-0.9А@24В (20Вт×2) |
| Выбор мощности | Электроснабжение с помощью аккумулятора с винтовым замком или основного кабеля |
| Аккумуляторы | 10/6 часов для 114/77,7Wh |
| Интерфейс | |
| Основной интерфейс | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4Kbps, Ввод постоянного тока |
|
Нажмите, чтобы поговорить. Вспомогательный интерфейс |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Расширение сети необязательно | Общественная сеть маршрутизации/4G LTE, интеграция WB-NB, волоконно-лучевая связь, спутник |

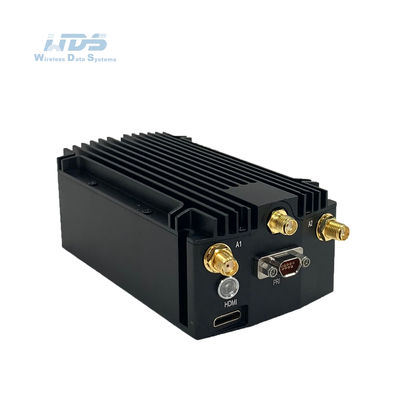

| Расширение видео необязательно | HDMI/SDI/CVBS с низкой задержкой, 4K/2K/1080P/720P/D1 |
| Показатель состояния ссылки |
Постоянный красный - сеть не подключена Красное мигание - запуск/не подключен к сети Устойчивый зеленый - сеть подключена Мигающий зеленый - голосовой PTT не работает |
| RSSI-индикатор ссылки |
Устойчивый зеленый - качество ссылки отличное Устойчивый синий - качество ссылки хорошее Устойчивый желтый - качество ссылки среднее Устойчивый фиолетовый - качество ссылки немного хуже Устойчивый красный - качество ссылки плохое или ссылка не работает |
|
Интерфейс управления Интерфейс управления |
Веб-управление сетью/GUI, API для вторичного интерфейса разработки/SNMP |

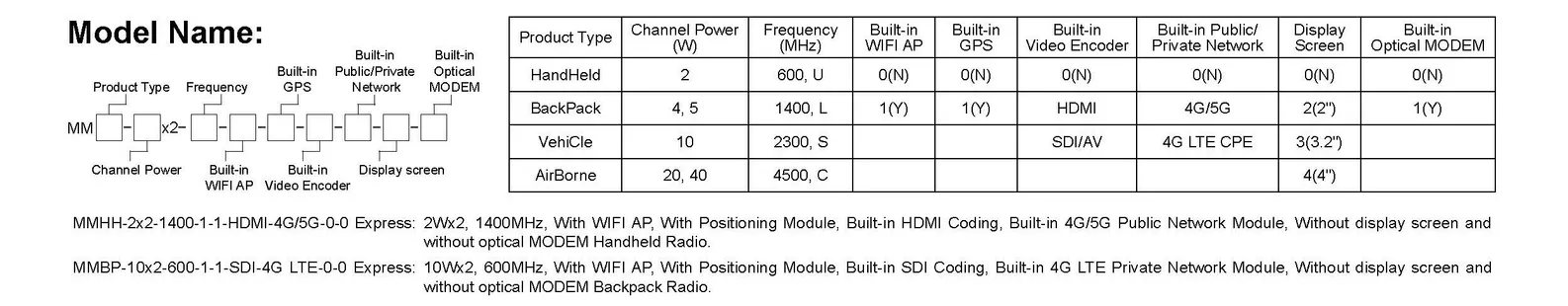

Имя модели:
