| Платформа SDR, волнообразная форма |
9363 или 9361+7Z020, Мобильная сеть MANET |
| Технология MIMO |
Кодирование пространства-времени, прием разнообразия, формирование луча TX/RX |
Частота
(70M-6GHz настраивается) |
UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) /
L Группа ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*ГГц) /
S Группа ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*ГГц) /
Группа C ((4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0*ГГц)
|
| Пропускная способность канала |
250k/500k/1MHz ((Двойная антенна) |
| Чувствительность |
-117dBm@250KHz |
| Режим модуляции |
BPSK/QPSK/16QAM (адаптивный), OFDM ((двойная антенна) |
| Скорость передачи данных в воздухе |
50-250kbps@250kHz ((Двойная антенна)
125-500kbps@500kHz ((Двойная антенна)
250-1000kbps@1MHz ((Двойная антенна) |
| Режим многодоступа |
CSMA/TDMA |
| Радиочастотный канал |
1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Передача мощности |
0.25/0.5/1/2/4 ((5) Ватт ((Двойная антенна) |
Одиночный прыжок
Расстояние до коммуникации |
30-100 км (LOS), 1-30 км (городской район) |
| Рабочий режим |
Точка-точка/Точка-многоточка/Многоточка-многоточка, Динамическое маршрутизация/Многохоп реле, Звезда/Линия/Сеть/Гибридный |
| Коннекторы |
Серийный порт (двунаправленный от точки к точке, однонаправленный от точки к многонаправленному) / Сетевой порт (однонаправленный, многонаправленный, вещательный) / Голос, местоположение (вещательный) |
| Задержка однократного прыжка |
Средний 7mS (1MHz BW) |
| Шифрование |
DES, AES128/256, SNOW3G/ZUC необязательно, шифрование с помощью чип-карты/TF на заказ или внешняя машина шифрования |
| Режим противозаторможения |
Выбор каналов ручного сканирования спектра, полный диапазон повышенного интеллектуального выбора частоты ((осознание спектра) / полный диапазон адаптивного частотного прыжка FHSS / режим роуминга
Необязательно |
| Местное/удалённое управление |
Операционная частота, пропускная способность канала, идентификатор сети, мощность передачи и другие параметры, сканирование спектра, отображение в режиме реального времени и статистические записи топологии сети,соотношение силы поля связи между сигналом и шумом, загрузка и загрузка трафика, расстояние между узлами, электронная карта GPS / Beidou, мониторинг температуры / напряжения / сбоев, обновление программного обеспечения. |
| Прочие |
Время запуска составляет менее 28 секунд, а время доступа/обновления/перехода в сеть составляет менее 1 секунды.
Не существует ограничений на пользовательскую емкость одной системы (256 узлов и более) и количество хопов в сетях Mesh (Data 15+ hops, voice 10+ hops, video 8+ hops).Общая потеря скорости передачи для более чем трех хмелей составляет менее 70%.
Автоматическое отслеживание носителей, адаптированное к отклонению частоты Допплера ±6 кГц, поддерживает мобильную связь со скоростью более 7200 километров в час (6 Маха, 2000 метров в секунду).
|
|
Размер сети/
Способность многократного прыжка
|
Единая сеть более 256 узлов/15 прыжков |
| Операционная температура |
-40°C ~+80°C |
| Уровень защиты |
IP66, IP67/IP68 на заказ |
| Аккумуляторы |
8-10/6-8 часов для 114/77,7Wh (ручное радио) |
Напряжение
Потребление энергии |
3.5-5VDC/операция 1-2A/остановка 0.5-1A@3.5-5V, 0.25Вт x2, NB-нано
9-32VDC/Операция 0,3-0,5A/В режиме ожидания 0,2-0,3A@12V, 0,5Вт x2, NB-mini
9-39ВДС/работа 0.5-1А/остановка 0.4-0.6А@12В, 1Вт x2
12-36ВДС/операция 1-2А/остановка 0,5-0,7А@12В, 2/4(5) Ватты x2
18-32ВДС/операция 3-6А/Стойкость 0.7-0.9А@16.8В, 10Вт x2
18-32ВДС/работа 6-7А/остановка 0,7-0,9А@20В, 20/40(50) Ватт x2
|
| Выбор мощности |
Электроснабжение с помощью аккумулятора с винтовым замком или основного кабеля |

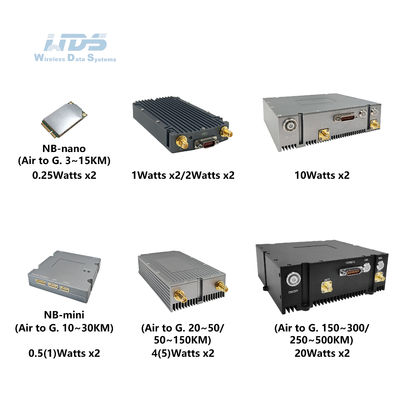

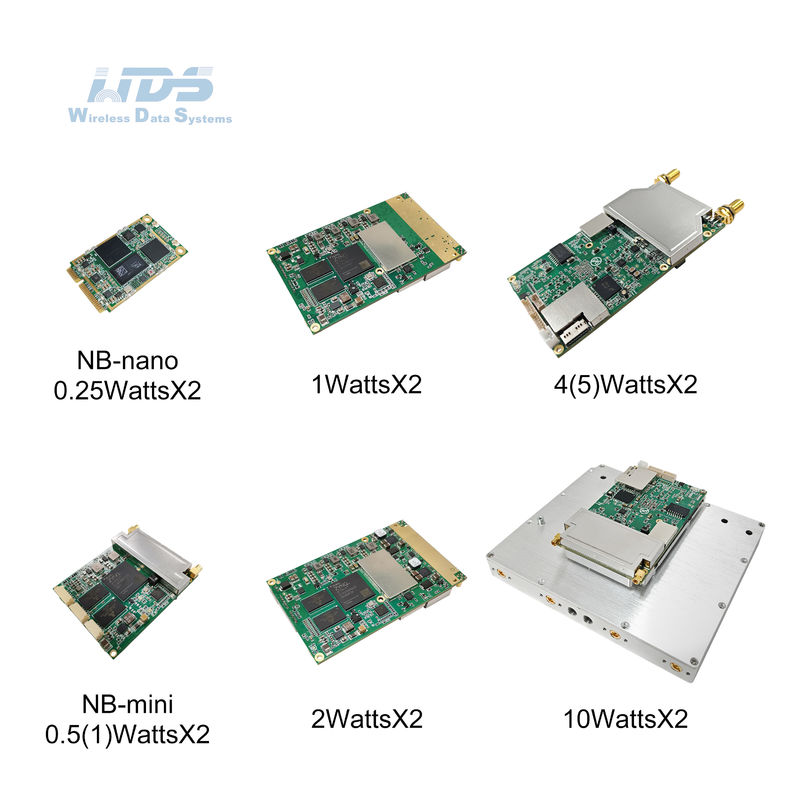

| Размеры/вес |
5.1x3.0x0.6cm/11g, 0.25Wats x2 Модуль, NB-нано
5.8x4.8x1.0cm/27g, 0.5Watt x2 Модуль, NB-mini
8.7x5.4x1.0cm/40g, 1Вт x2 модуль
8.7x5.4x1.0cm/43g, 2Вт x2/4Вт x2 Модуль
11.5x5.4x1.3cm/56g, 5Вт x2 модуль
12.7x11.0x3.4cm/524g, 10 ((20) Ватт x2 Модуль
5.1x3.0x0.7cm/14g, 0.25Wx2 Двойная антенна в воздухе, NB-нано
6.0x4.8x1.1cm/46g, 0.5(1)Wx2 Двойная антенна в воздухе, NB-mini
6.0x5.8x1.3cm/60g, 0.5(1)Wx2 Двойная антенна воздушная, NB-мини
11.7x6.2x1.9cm/149g, 1(2)Wx2 Двойная антенна Airborne-Iron Gray
13.8x6.2x2.7cm/225, 4(5)Wx2 Двойная антенна воздушная железная серая
12.8x13.4x3.8cm/598g, 10/20Вт x2 Двойная антенна воздушная железная серая
14.2x14.0x5.0cm/962g, 10/20Вт x2 Двойная антенна в воздухе-черный
19.0x6.8x3.8cm/769g, с аккумулятором 11,1V/77.7Wh |
| Установка/цвет |
4 отверстия для установки/черный, железосерый, армейский зеленый опциональный |
| Основной интерфейс |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4Kbps, Ввод постоянного тока |
|
Нажмите, чтобы поговорить.
Вспомогательный интерфейс
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Расширение сети необязательно |
Общественная сеть маршрутизации/4G LTE, интеграция WB-NB, волоконно-лучевая связь, спутник |
| Расширение видео необязательно |
HDMI/SDI/CVBS с низкой задержкой, 4K/2K/1080P/720P/D1 |
| Показатель состояния ссылки |
Постоянный красный - сеть не подключена
Красное мигание - запуск/не подключен к сети
Устойчивый зеленый - сеть подключена
Мигающий зеленый - голосовой PTT не работает
|
| RSSI-индикатор ссылки |
Устойчивый зеленый - качество ссылки отличное
Устойчивый синий - качество ссылки хорошее
Устойчивый желтый - качество ссылки среднее
Устойчивый фиолетовый - качество ссылки немного хуже
Устойчивый красный - качество ссылки плохое или ссылка не работает
|
|
Интерфейс управления
Интерфейс управления
|
Веб-управление сетью/GUI, API для вторичного интерфейса разработки/SNMP
|
